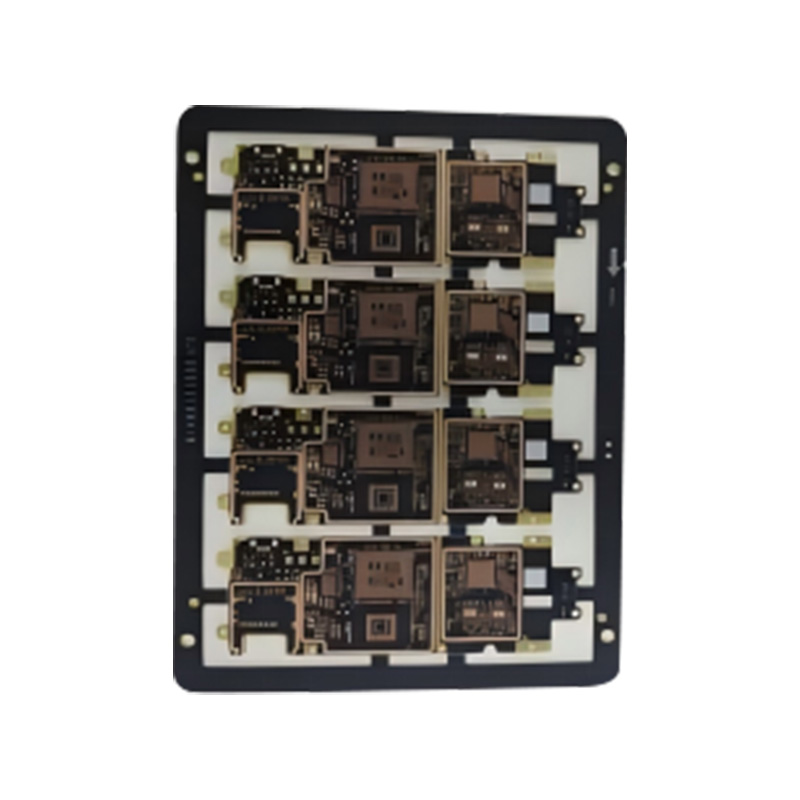

HDI (High Density Interconnect) PCB-i postižu ultra-visoku gustoću ožičenja i minijaturizirane strukture putem mikroprečnika (slijepi i ukopani otvori), finih linija (širina linija/razmak ≤75μm) i višeslojne tehnologije slaganja, čime se štedi više od 60% prostora u usporedbi s tradicionalnim PCB-ima. Koriste lasersko bušenje i galvanizaciju za popunjavanje rupa, podržavajući međuspojeve od više od osam slojeva i dizajn vodljivosti bilo kojeg sloja. Mogu primiti vrhunske čipove s BGA korakom od 0,3 mm i naširoko se koriste u kompaktnim proizvodima kao što su pametni telefoni, dronovi, AR/VR uređaji i medicinska mikroelektronika. HDI ploče kombiniraju izvrsnu cjelovitost signala i izvedbu disipacije topline, značajno poboljšavajući kvalitetu visokofrekventnog prijenosa signala. Oni su ključno rješenje za 5G terminale, IoT module i druge aplikacije koje zahtijevaju laganu, tanku i višenamjensku integraciju. Posebno su prikladni za mikroelektroničke sustave koji zahtijevaju visoku preciznost i pouzdanost.
| Materijal | HDI |
| Debljina ploče | 0,3-6 mm |
| Debljina bakra | 0,5 oz-5 oz |
| Slojevi | 1-32 (prikaz, ostalo). |
| Mjesto porijekla | Anhui, Kina |
| Površinska obrada | Standardni HASL, HASL bez olova, OSP, uranjajući nikal/zlato, plavo ljepilo, uranjajući srebrni, uranjajući kositar |
| Minimalni otvor blende | 0,25 mm |
| Minimalna širina traga | 3 mil (0,075 mm) |
| Minimalni razmak tragova | 0,075 mm |
| Debljina ploče to aperture ratio | 10:1 |
