Proizvođači pločica s visokom gustoćom međuspoja (HDI)

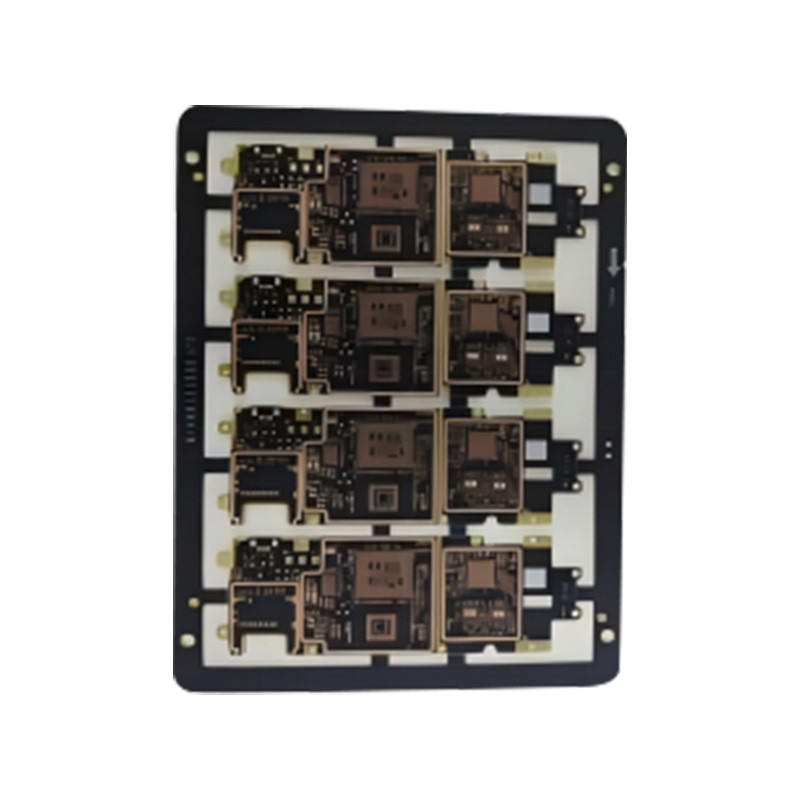

Ploče za povezivanje visoke gustoće (HDI) predstavljaju vrhunac minijaturizacije i visoke integracije u tehnologiji tiskanih ploča. Njihova ključna definicija leži u korištenju naprednih struktura kao što su slijepi i ukopani mikroprozori kako bi se postigla gustoća međusobnog povezivanja koja daleko premašuje onu tradicionalnih PCB-a unutar manje jedinične površine. Najistaknutija značajka ove tehnologije je podrška za izuzetno fino usmjeravanje, kao što su ultra fine širine linija i razmaci od čak 3 mila (0,075 mm) i omjer debljine i otvora blende do 10:1. To omogućuje konstrukciju složenih sklopova s ​​do 32 sloja unutar debljine ploče u rasponu od 0,3 mm do 6 mm. Dostupni su različiti završni slojevi površine, od prskanja kositra do poniklanog zlata, kako bi se ispunili zahtjevni zahtjevi električne izvedbe. Posljedično, HDI ploče postale su preferirani izbor za moderne elektroničke uređaje koji teže laganom, tankom, kratkom i kompaktnom dizajnu. Naširoko se koriste u osnovnim matičnim pločama za 5G pametne telefone, mikromodulima za vrhunske nosive uređaje i visokopouzdanim preciznim sustavima sklopova u zrakoplovnoj industriji, pružajući ključnu tehničku podršku za poboljšanje funkcionalnosti i minijaturizacije elektroničkih uređaja.

O
Anhui Hongxin Electronic Technology Co., Ltd.
Anhui Hongxin Electronic Technology Co., Ltd.
Anhui Hongxin Electronic Technology Co., Ltd. je Kina Proizvođači pločica s visokom gustoćom međuspoja (HDI) i Tvrtka za prilagođene pločice s visokom gustoćom međuspoja (HDI). Smještena je u Kineskom industrijskom parku tiskanih pločica, u gospodarskom razvojnom okrugu Guangde, pokrajina Anhui. Osnovana u listopadu 2013., naša tvornica zauzima 20.000 četvornih metara i zapošljava 110 djelatnika, uključujući više od 7 profesionalnih inženjera s više od 15 godina iskustva. Proizvodi tvrtke uključuju pločice s 1-32 sloja, pločice s visokom Tg, pločice s debelim bakrom, kruto-savitljive pločice, visokofrekventne pločice, hibridne dielektrične laminirane pločice, pločice s ukopanim provodnicima, pločice na metalnoj osnovi i pločice bez halogena. Dostupna je brza izrada prototipova visoke preciznosti, s narudžbama velikih količina za jednostrane i dvostrane pločice isporučene unutar 6-7 dana, pločice s 4-8 slojeva unutar 9-20 dana, pločice s 10-16 slojeva unutar 20-25 dana, pločice s 16-32 sloja unutar 25-45 dana, HDI pločice unutar 25 dana, a dvostrani prototipovi mogu biti isporučeni već za 24 sata. Predani smo pružanju visokokvalitetnih proizvoda i profesionalnih usluga globalnim kupcima te imamo sposobnost isporuke i velikih količina i malih serija. Postupci površinske obrade naših proizvoda su potpuni. Vrste osnovnog materijala uključuju FR-1, 22F, CEM-1, CEM-3, FR-4 (s visokom Tg, bez halogena itd.), visokofrekventne pločice i metalne podloge. Sve vrste proizvoda prošle su certifikate sustava upravljanja kvalitetom ISO9001, ISO14001, ISO45001, IATF16949, kao i sigurnosne certifikate UL. Naša prodajna mreža proteže se od unutrašnjosti do jugoistočne Azije, Europe i Amerike. U žestokoj tržišnoj utakmici uvijek smo dobivali visoke pohvale kupaca.
Potvrda o časti
  • NQA
  • UL certifikat
  • Certifikacija proizvoda
  • Certifikacija proizvoda
Vijesti
Ploča za povezivanje visoke gustoće (HDI). Industrijsko znanje

Sveobuhvatni vodič za ploče za međusobno povezivanje visoke gustoće (HDI).

U neumoljivoj potrazi za manjom, bržom i moćnijom elektronikom, tehnologija interkonekcije visoke gustoće (HDI) pojavila se kao ključni pokretač. Ovaj vodič zaranja u temeljne aspekte Ploča za povezivanje visoke gustoće (HDI). , od temeljnih proizvodnih procesa i znanosti o materijalima do strategija dizajna specifičnih za primjenu i razmatranja opskrbnog lanca za profesionalce.

Osnovna proizvodnja HDI: Microvias i Ultra-Fine Lines

Definirajuća sposobnost HDI ploča leži u naprednim strukturama koje omogućuju neviđenu gustoću komponenti i minijaturizaciju.

Ključna tehnologija Opis i utjecaj
Microvias (slijepi/ukopani) Laserski izbušeni otvori s promjerima obično manjim od 150 µm. Oni povezuju susjedne slojeve bez prolaska kroz cijelu ploču, štedeći ključni prostor i omogućujući izravnije usmjeravanje, što je temeljno za složene, kompaktne dizajne.
Iznimno tanko crtanje linija Sposobnost stvaranja tragova širine i razmaka od čak 3 mila (0,075 mm). To omogućuje znatno veći broj veza u određenom području, izravno podupirući korištenje naprednih komponenti rešetke s kugličastim nizom (BGA) s finim korakom.
Visoki omjer slike Sposobnost postizanja omjera debljine ploče i otvora blende do 10:1. Ovo je ključno za pouzdano postavljanje dubokih mikroprozora malog promjera, čime se osigurava električna povezanost u višeslojnim HDI hrpama.

Proizvođači specijalizirani za HDI, kao što je Anhui Hongxin Electronic Technology Co., Ltd., koriste ove tehnologije za izradu složenih ploča u rasponu od 0,3 mm do 6 mm debljine i do 32 sloja, čineći okosnicu modernih kompaktnih uređaja.

Tijek razvoja HDI-ja: od dizajna do isporuke

Uspješno dovođenje HDI dizajna u masovnu proizvodnju zahtijeva navigaciju detaljnim i sekvencijalnim procesom.

  • Pregled dizajna i inženjeringa: Ova početna faza je kritična. Uključuje provjeru pravila dizajna (DRC), planiranje slaganja slojeva i odabir odgovarajućih materijala (npr. visoko-Tg FR-4 za toplinsku pouzdanost). Bliska suradnja s inženjerskim timom vašeg proizvođača u ovoj fazi sprječava skupa kašnjenja.
  • Sekvencijalna laminacija i izrada: HDI ploče se izrađuju kroz više ciklusa laminacije. Prvo se izrađuje jezgra, a zatim slijede uzastopni slojevi s mikroprozorima. Postupci poput laserskog bušenja, preciznog bakrenja i snimanja uzoraka se ponavljaju, zahtijevajući iznimnu kontrolu procesa.
  • Ispitivanje i osiguranje kvalitete: S obzirom na složenost, električno ispitivanje (uključujući testiranje leteće sonde ili testiranje na učvršćenju) obavezno je za provjeru mrežne povezanosti i izolacije. Ispitivanje kontrole impedancije također je uobičajeno za dizajne velikih brzina.

Vodeći proizvođači optimiziraju ovaj tijek rada kako bi ponudili konkurentna vremena isporuke. Na primjer, strukturirani 25-dnevni proizvodni ciklus za skupne HDI narudžbe uravnotežuje temeljitu proizvodnju s potrebama vremena za izlazak na tržište, dok brze 24-satne usluge izrade prototipova podržavaju početnu provjeru dizajna.

Odabir materijala za HDI pouzdanost i izvedbu

Izbor osnovnog materijala i završne obrade izravno utječe na funkcionalnost, trajnost i iskoristivost HDI ploče.

  • Materijali supstrata:
    • Standardni i visoki Tg FR-4: Radni konj za mnoge primjene. Ocjene s visokim Tg bitne su za lemljenje bez olova i rad u okruženjima s višim temperaturama.
    • Specijalizirani laminati: Za visokofrekventne/brzinske aplikacije (npr. 5G moduli), materijali s malim gubicima poput Rogersa ili specijalizirane ugljikovodične keramike mogu se integrirati u stack-up.
    • Flex i kruto-flex materijali: Poliimidni filmovi koriste se u područjima koja zahtijevaju savijanje, omogućujući inovativne faktore oblika u nosivim uređajima i kompaktnoj elektronici.
  • Površinske obrade: Završna obrada mora biti prikladna za komponente sitnog nagiba. Immersion Gold (ENIG) nudi ravnu površinu izvrsnu za lemljenje i spajanje žica, dok Immersion Silver ili napredne OSP formulacije pružaju isplative alternative za specifične slučajeve uporabe.

HDI kao pokretač inovacija u ključnim industrijama

HDI tehnologija nije samo tip PCB-a; to je strateško rješenje za inovaciju proizvoda.

  • 5G pametni telefoni i potrošačka tehnika: HDI omogućuje ekstremnu minijaturizaciju potrebnu za pakiranje više 5G antenskih modula, naprednih procesora i velikih baterija u tanak profil. Omogućuje korištenje tehnika čip na ploči (COB) i paket na paketu (PoP).
  • Zrakoplovstvo i medicina visoke pouzdanosti: U ovim poljima, HDI-jeva vrijednost je u pouzdanosti i gustoći performansi. Omogućuje više funkcionalnosti u prostorno ograničenim kutijama avionike ili prijenosnim medicinskim monitorima, često koristeći krute savitljive konstrukcije za izdržljivost.
  • Napredna automobilska elektronika: Kako vozila uključuju više ADAS (Advanced Driver Assistance Systems) i infotainment sustava u vozilu, HDI ploče upravljaju složenim, brzim umrežavanjem između senzora, kamera i kontrolnih jedinica, često zahtijevajući usklađenost sa standardima za automobilsku industriju kao što je IATF 16949.

FAQ

Što točno definira ploču kao "HDI" PCB?

HDI PCB prvenstveno je definiran svojom većom gustoćom ožičenja po jedinici površine u usporedbi s tradicionalnim PCB-ima. To se postiže posebnim značajkama:

  1. Mikroviji: Upotreba slijepih i/ili ukopanih otvora promjera obično ≤150 µm.
  2. Finije linije i razmaci: Širine tragova i razmaci od 3 mila (0,075 mm) ili manje.
  3. Veća gustoća spojne pločice: Sposobnost prilagodbe komponenti s vrlo malim razmakom (npr. BGA s razmakom <0,5 mm).
  4. Sekvencijalni slojevi nadogradnje: Često uključuje višestruke cikluse laminiranja za stvaranje međusobno povezanih slojeva.

Ploča koja uključuje nekoliko od ovih elemenata, posebno mikroprozore, općenito se klasificira kao HDI.

Kada bih trebao razmotriti korištenje HDI dizajna umjesto standardne višeslojne tiskane ploče?

Trebali biste ozbiljno razmotriti HDI tehnologiju kada se vaš dizajn suoči s jednim ili više ovih izazova:

  • Prostorna ograničenja: Kućište proizvoda je vrlo malo (npr. nosiv, slušajući, ultratanki pametni telefon).
  • Komponente s visokim brojem pinova: Morate usmjeriti moderni CPU, FPGA ili memorijski čip s finim BGA otiskom.
  • Zahtjevi za visoke performanse signala: Potrebni su vam kraći, izravniji putovi signala za vrhunske električne performanse (npr. veće brzine, manje preslušavanja).
  • Povećana funkcionalnost u istoj veličini: Morate dodati značajne nove značajke proizvodu bez povećanja njegove PCB površine.

Ako vaš dizajn koristi samo komponente velikog koraka i ima dovoljno prostora na ploči, standardni višeslojni sloj može biti isplativiji.

Zašto su HDI ploče skuplje i kako mogu upravljati troškovima?

Povećani trošak proizlazi iz:

  • Složeni procesi: Dodatni koraci proizvodnje poput sekvencijalne laminacije, laserskog bušenja i preciznijeg snimanja.
  • Napredna oprema: Potreba za visokopreciznim strojevima za proizvodnju i kontrolu.
  • Niži prinosi u početku: Složenost može dovesti do nižih proizvodnih prinosa, posebno za nove ili vrlo složene dizajne.

Strategije upravljanja troškovima:

  1. Optimiziraj broj slojeva: Surađujte sa svojim proizvođačem kako biste upotrijebili minimalni potreban broj slojeva.
  2. Pojednostavite preko struktura: Koristite mikroprozore samo tamo gdje je to prijeko potrebno. "1 N 1" stack-up je jeftiniji od "bilo kojeg sloja" HDI.
  3. Dizajn za proizvodnost (DFM): Strogo se pridržavajte DFM smjernica proizvođača kako biste spriječili probleme s prinosom.
  4. Plan za volumen: Jedinični trošak značajno se smanjuje s većim količinama narudžbe zbog optimiziranog iskorištenja ploče i amortizacije postavljanja.

Koje ključne certifikate trebam tražiti kod proizvođača HDI ploča?

Certifikati su zamjena za proizvođačevu kontrolu procesa i pouzdanost. Najvažniji uključuju:

  • IATF 16949: Standard upravljanja kvalitetom automobila. Pokazuje vrhunsku predanost sustavnoj kontroli procesa, sljedivosti i stalnom poboljšanju - vrlo vrijedno čak i za projekte koji nisu automobilski.
  • ISO 9001: Osnovna certifikacija sustava upravljanja kvalitetom.
  • UL priznanje: Osigurava da materijali i konstrukcija ploča zadovoljavaju sigurnosne standarde, koji se često zahtijevaju za krajnje proizvode koji se prodaju u mnogim regijama.
  • Sukladnost IPC standardima: Iako nije certifikacija, poštivanje standarda kao što su IPC-6012 (performanse) i IPC-6018 (HDI) snažan je pokazatelj tehničke sposobnosti.

Proizvođač poput Anhui Hongxin Electronic Technology Co., Ltd., koji ima certifikate IATF 16949, ISO i UL, demonstrira robustan okvir za proizvodnju pouzdanih HDI ploča.

Kako funkcionira brza izrada prototipova za HDI ploče s ciklusom masovne proizvodnje od 25 dana?

Ovaj dvoslojni pristup osmišljen je za podršku inovacijama i skaliranju:

  1. Brza izrada prototipova (npr. 24-72 sata): Ova usluga koristi ubrzano zakazivanje za male ploče (često 1-5 komada). Fokusira se na validacija dizajna —provjera električne povezanosti, osnovne funkcionalnosti i prikladnosti. Može koristiti blago smanjene tolerancije ili različite alate za postizanje brzine.
  2. Strukturirana masovna proizvodnja (npr. 25 dana): Nakon što je dizajn verificiran, počinje proizvodnja u punom opsegu. To uključuje finaliziranje i proizvodnju svih namjenskih alata (laserske bušilice, ploče za laminiranje, ispitne naprave), provođenje potpunih DFM provjera i proizvodnju narudžbi na velikim pločama uz strogu kontrolu procesa za optimalan prinos i dosljednost. Ciklus od 25 dana obuhvaća ovaj cjeloviti, optimizirani tijek rada za količinske narudžbe.

Ovaj model omogućuje tvrtkama brzo ponavljanje dizajna bez obveze, a zatim neprimjetan prijelaz na pouzdan, isplativ opskrbni lanac.
