Veleprodajna tiskana pločica od stakloplastikom ojačane plastike

Dom / Proizvodi / PCB / FR4 PCB

Dobavljači tiskanih pločica od stakloplastikom ojačane plastike

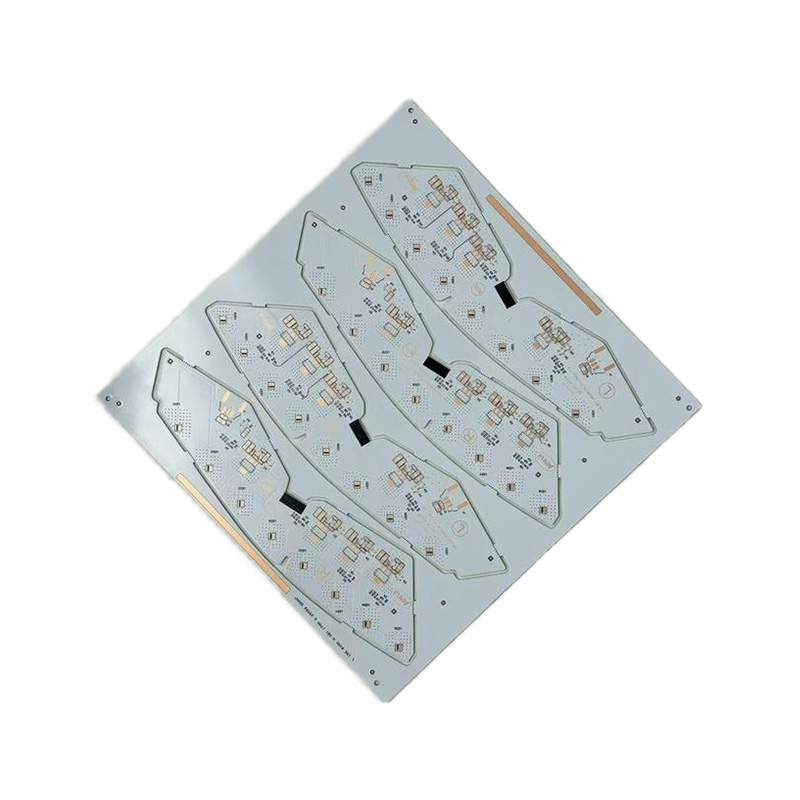

FR4 PCB-ovi ili PCB-ovi od plastike ojačane staklenim vlaknima (FR4) najčešće su korištena vrsta tiskanih ploča u modernoj elektroničkoj industriji. Njihova glavna značajka je FR-4 materijal, kompozit epoksidne smole i tkanine od stakloplastike, kao izolacijska podloga. Ovu vrstu PCB-a odlikuje izvrsna električna izolacija, visoka mehanička čvrstoća i izvanredna otpornost na toplinu, čime se osigurava stabilan rad u različitim okruženjima. Na primjer, tipični dvostrani OSP PCB, izrađen od FR-4 materijala vrhunskih proizvođača kao što je Shengyi, može se pohvaliti standardnom debljinom ploče od 1,6 mm i debljinom bakra od 36 µm, osiguravajući i strukturnu stabilnost i pouzdane električne veze. OSP (Oxidation Preservation) tretman osigurava ravnu bakrenu površinu koja se lako lemi za lemljene komponente, što ga čini idealnim za naknadno reflow lemljenje. Stoga se FR4 PCB-ovi, sa svojom uravnoteženom izvedbom i ekonomičnošću, naširoko koriste u širokom rasponu primjena, uključujući industrijsku upravljačku opremu, automobilske elektroničke sustave, pametne kućanske uređaje i potrošačku elektroniku, što ih čini klasičnim i pouzdanim izborom za prijenos funkcija krugova.

O
Anhui Hongxin Electronic Technology Co., Ltd.
Anhui Hongxin Electronic Technology Co., Ltd.
Anhui Hongxin Electronic Technology Co., Ltd. je Kina Dobavljači tiskanih pločica od stakloplastikom ojačane plastike i Tvornica veleprodajnih tiskanih pločica od stakloplastikom ojačane plastike. Smještena je u Kineskom industrijskom parku tiskanih pločica, u gospodarskom razvojnom okrugu Guangde, pokrajina Anhui. Osnovana u listopadu 2013., naša tvornica zauzima 20.000 četvornih metara i zapošljava 110 djelatnika, uključujući više od 7 profesionalnih inženjera s više od 15 godina iskustva. Proizvodi tvrtke uključuju pločice s 1-32 sloja, pločice s visokom Tg, pločice s debelim bakrom, kruto-savitljive pločice, visokofrekventne pločice, hibridne dielektrične laminirane pločice, pločice s ukopanim provodnicima, pločice na metalnoj osnovi i pločice bez halogena. Dostupna je brza izrada prototipova visoke preciznosti, s narudžbama velikih količina za jednostrane i dvostrane pločice isporučene unutar 6-7 dana, pločice s 4-8 slojeva unutar 9-20 dana, pločice s 10-16 slojeva unutar 20-25 dana, pločice s 16-32 sloja unutar 25-45 dana, HDI pločice unutar 25 dana, a dvostrani prototipovi mogu biti isporučeni već za 24 sata. Predani smo pružanju visokokvalitetnih proizvoda i profesionalnih usluga globalnim kupcima te imamo sposobnost isporuke i velikih količina i malih serija. Postupci površinske obrade naših proizvoda su potpuni. Vrste osnovnog materijala uključuju FR-1, 22F, CEM-1, CEM-3, FR-4 (s visokom Tg, bez halogena itd.), visokofrekventne pločice i metalne podloge. Sve vrste proizvoda prošle su certifikate sustava upravljanja kvalitetom ISO9001, ISO14001, ISO45001, IATF16949, kao i sigurnosne certifikate UL. Naša prodajna mreža proteže se od unutrašnjosti do jugoistočne Azije, Europe i Amerike. U žestokoj tržišnoj utakmici uvijek smo dobivali visoke pohvale kupaca.
Potvrda o časti
  • NQA
  • UL certifikat
  • Certifikacija proizvoda
  • Certifikacija proizvoda
Vijesti
FR4 PCB Industrijsko znanje

Zašto je FR4 s visokim Tg neophodan za okruženja s visokim temperaturama: ključne razlike u toplinskoj pouzdanosti

Razumijevanje temperature staklenog prijelaza (Tg) u PCB supstratima

U svijetu tiskanih pločica, "Tg" ili temperatura staklenog prijelaza je kritični prag. Za standard FR4 PCB , Tg predstavlja temperaturu pri kojoj osnovna smola prelazi iz krutog, "staklastog" stanja u savitljivije, "gumasto" stanje. Nakon što se ova temperatura prekorači, mehanička i električna svojstva materijala brzo se pogoršavaju.

  • Dimenzijska stabilnost: Materijali s visokim Tg bolje održavaju svoj strukturni integritet pod toplinom. Standardni FR4 može se pretjerano proširiti u Z-osi kada se zagrijava, što može opteretiti i slomiti bakrene rupe (PTH).
  • Otpornost na raslojavanje: Ploče s visokom Tg nude vrhunsku otpornost na raslojavanje tijekom intenzivnih procesa lemljenja (kao što je reflow bez olova) ili u radnim okruženjima s visokom toplinom.
  • Otpornost na kemikalije i vlagu: Smole s visokim Tg obično pokazuju nižu apsorpciju vlage i bolju kemijsku otpornost, dodatno povećavajući dugoročnu pouzdanost strujnog kruga.

Anhui Hongxin Electronic Technology Co., Ltd. , strateški smješten u kineskom PCB industrijskom parku u Guangdeu, prepoznao je rastuću potražnju za toplinskom pouzdanošću od 2013. S 20.000 četvornih metara naprednog proizvodnog prostora, naš stručni inženjerski tim—sastavljen od profesionalaca s više od 15 godina iskustva—specijaliziran je za proizvodnju ploča s visokim Tg i složenih višeslojnih struktura (do 32 sloja). Osiguravamo da naši FR4 proizvodi visokih performansi ispunjavaju rigorozne zahtjeve automobilskog, industrijskog i telekomunikacijskog sektora.

Usporedba parametara: standardni FR4 naspram FR4 s visokim Tg

Izbor između standardnih materijala i materijala s visokom Tg često je uvjetovan radnom temperaturom i složenošću procesa sastavljanja. U nastavku su tipična mjerila izvedbe:

Vlasništvo Standardni FR4 Visoki Tg FR4 Utjecaj na pouzdanost
Tg vrijednost (DSC) 130°C - 140°C 170°C - 180°C Veća otpornost na toplinu prije omekšavanja
T260 / T288 (vrijeme do delaminacije) Niska do umjerena Izvrsno (>60 minuta) Preživljava više ciklusa pretapanja bez oštećenja
CTE (proširenje osi Z) ~3,5% - 4,2% ~2,2% - 2,8% Smanjuje rizik od pucanja kanala tijekom toplinskih ciklusa
Td (temperatura raspadanja) ~310°C ~340°C Sprječava karbonizaciju smole
Prikladan proces Lemljenje na bazi olova Rad bez olova/visoke topline Potreban za modernu RoHS usklađenost

Često postavljana pitanja (FAQ)

P1: Kada trebam odabrati High-Tg FR4 tvrtke Anhui Hongxin Electronic Technology Co., Ltd. umjesto standardnog FR4?

Ako vaš proizvod radi u okruženjima gdje temperature prelaze 110°C, ili ako vaš sklop zahtijeva višestruko bezolovno lemljenje reflowom, High-Tg je neophodan. Anhui Hongxin Electronic Technology Co., Ltd. nudi širok raspon visoko-Tg FR4 opcija koje prolaze standarde ISO9001 i IATF16949, osiguravajući da vaša elektronika velike snage ili automobilska elektronika ostane stabilna u žestokoj tržišnoj konkurenciji.

P2: Pruža li Anhui Hongxin Electronic Technology Co., Ltd. brzu izradu prototipa za PCB-ove s visokim Tg FR4?

Da. Specijalizirani smo za brzu izradu prototipova visoke preciznosti. Anhui Hongxin Electronic Technology Co., Ltd. može isporučiti dvostrane prototipove u roku od 24 sata. Čak i za složene višeslojne ploče s visokim Tg (4-8 slojeva), nudimo masovnu isporuku unutar 9-20 dana, omogućujući našim globalnim kupcima u Europi i Americi da ubrzaju svoje cikluse razvoja proizvoda bez žrtvovanja toplinske sigurnosti.

P3: Koji certifikati osiguravaju sigurnost i kvalitetu FR4 ploča koje proizvodi Anhui Hongxin Electronic Technology Co., Ltd.?

O kvaliteti i sigurnosti nema pregovaranja Anhui Hongxin Electronic Technology Co., Ltd. Svi naši PCB proizvodi, uključujući naše ploče bez halogena i visoke Tg FR4, prošli su UL sigurnosne certifikate kao i međunarodne sustave upravljanja ISO14001 i ISO45001. Ovaj sveobuhvatni paket certifikata jamči da su naši proizvodi ne samo pouzdani, već i usklađeni s okolišem i sigurni za globalnu distribuciju.
