Prilagođeno PCB velike snage

Dom / Proizvodi / PCB / PCB velike snage

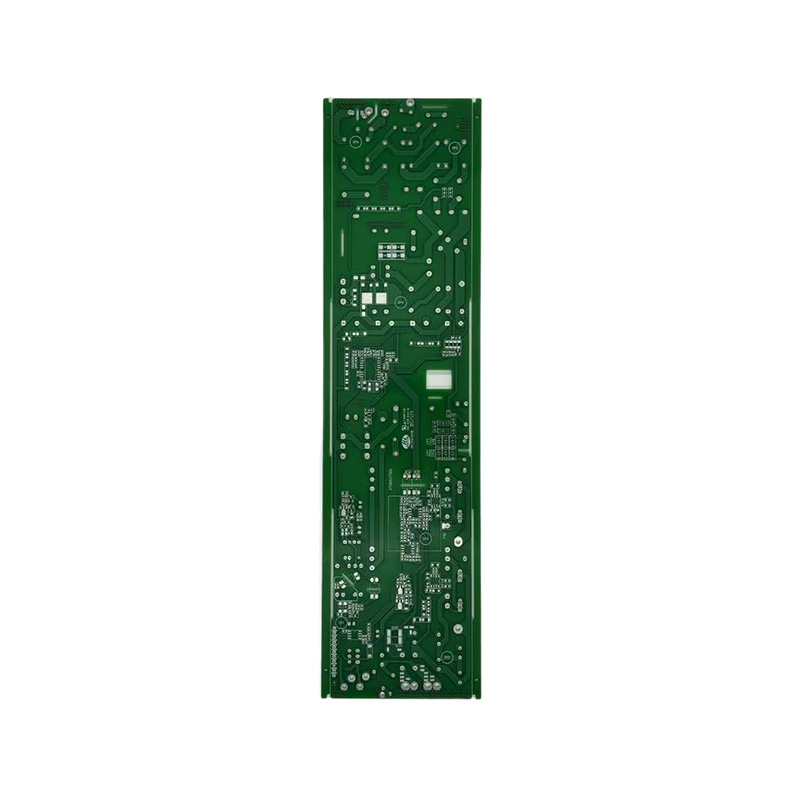

PCB velike snage Proizvođači

PCB-i velike snage su snaga modernih elektroničkih uređaja, dizajniranih posebno za prijenos i učinkovito raspršivanje ogromne topline koju stvaraju visoke struje i visoki naponi. Oni nadilaze materijalna ograničenja konvencionalnih tiskanih ploča, koristeći izbor izvrsnih toplinski vodljivih materijala kao što su aluminij, keramika ili debeli bakar. U kombinaciji s debljinom bakra do 5 oz i složenom strukturom od 32 sloja, osiguravaju širok i stabilan put struje. S finim tragovima od 0,075 mm i omjerom debljine i otvora blende od 10:1, postižu robusnu električnu povezanost i rasipanje topline unutar kompaktnog otiska. Široko korišteni u kritičnim primjenama kao što su industrijski izvori napajanja, automobilski pogonski sustavi i LED rasvjeta velike snage, pružaju čvrst temelj za stabilnost i sigurnost pod velikim opterećenjem.

O
Anhui Hongxin Electronic Technology Co., Ltd.
Anhui Hongxin Electronic Technology Co., Ltd.
Anhui Hongxin Electronic Technology Co., Ltd. je Kina PCB velike snage Proizvođači i Prilagođeno PCB velike snage Tvrtka. Smještena je u Kineskom industrijskom parku tiskanih pločica, u gospodarskom razvojnom okrugu Guangde, pokrajina Anhui. Osnovana u listopadu 2013., naša tvornica zauzima 20.000 četvornih metara i zapošljava 110 djelatnika, uključujući više od 7 profesionalnih inženjera s više od 15 godina iskustva. Proizvodi tvrtke uključuju pločice s 1-32 sloja, pločice s visokom Tg, pločice s debelim bakrom, kruto-savitljive pločice, visokofrekventne pločice, hibridne dielektrične laminirane pločice, pločice s ukopanim provodnicima, pločice na metalnoj osnovi i pločice bez halogena. Dostupna je brza izrada prototipova visoke preciznosti, s narudžbama velikih količina za jednostrane i dvostrane pločice isporučene unutar 6-7 dana, pločice s 4-8 slojeva unutar 9-20 dana, pločice s 10-16 slojeva unutar 20-25 dana, pločice s 16-32 sloja unutar 25-45 dana, HDI pločice unutar 25 dana, a dvostrani prototipovi mogu biti isporučeni već za 24 sata. Predani smo pružanju visokokvalitetnih proizvoda i profesionalnih usluga globalnim kupcima te imamo sposobnost isporuke i velikih količina i malih serija. Postupci površinske obrade naših proizvoda su potpuni. Vrste osnovnog materijala uključuju FR-1, 22F, CEM-1, CEM-3, FR-4 (s visokom Tg, bez halogena itd.), visokofrekventne pločice i metalne podloge. Sve vrste proizvoda prošle su certifikate sustava upravljanja kvalitetom ISO9001, ISO14001, ISO45001, IATF16949, kao i sigurnosne certifikate UL. Naša prodajna mreža proteže se od unutrašnjosti do jugoistočne Azije, Europe i Amerike. U žestokoj tržišnoj utakmici uvijek smo dobivali visoke pohvale kupaca.
Potvrda o časti
  • NQA
  • UL certifikat
  • Certifikacija proizvoda
  • Certifikacija proizvoda
Vijesti
PCB velike snage Industrijsko znanje

Inženjering za učinkovitost: Sveobuhvatni vodič za PCB tehnologiju velike snage

U području moderne elektronike, učinkovito i pouzdano upravljanje znatnom električnom energijom je najvažnije. The PCB velike snage je projektirani temelj za takve primjene, od LED rasvjete i napajanja do pretvarača električnih vozila i upravljanja industrijskim motorima. Za razliku od standardnih tiskanih ploča, ovi specijalizirani PCB-ovi dizajnirani su za rukovanje velikim strujama, odvođenje značajne topline i pouzdan rad pod zahtjevnim električnim i toplinskim stresom. Ovaj vodič zadubljuje se u kritična razmatranja dizajna, znanost o materijalima i proizvodne procese koji definiraju energetsku elektroniku visokih performansi.

Upravljanje toplinom: srž PCB dizajna velike snage

Primarni izazov u bilo kojoj primjeni velike snage je toplina. Prekomjerna toplina razgrađuje komponente, smanjuje životni vijek i može uzrokovati katastrofalan kvar. Stoga učinkovito upravljanje toplinom nije samo značajka već i nužnost.

Ključni parametri toplinskog dizajna

  • Debljina bakra: Mjereno u uncama po kvadratnoj stopi (oz/ft²), deblji bakreni tragovi nose više struje uz manje otporno zagrijavanje. Standardne ploče koriste 1 oz (35 µm), dok ploče velike snage obično koriste 3 oz (105 µm) do 12 oz (420 µm) ili više.
  • Toplinska vodljivost podloge: Sposobnost materijala da odvodi toplinu od komponenti. Standardni FR-4 ima nisku toplinsku vodljivost (~0,3-0,4 W/mK), dok su ploče s metalnom jezgrom daleko superiornije.
  • Toplinski nizovi: Obložene rupe postavljene ispod vrućih komponenti za prijenos topline s površinskog sloja na unutarnje slojeve ili namjenski hladnjak.
Vrsta podloge Tipična toplinska vodljivost (W/mK) Najbolji slučaj upotrebe
Standardni FR-4 0,3 - 0,4 Niske do srednje snage, troškovno osjetljive aplikacije.
Aluminijska jezgra (MCPCB) 1,0 - 2,5 LED diode velike snage, automobilska rasvjeta, napajanja.
Bakrena jezgra 380 - 400 (prikaz, stručni). Primjene ekstremno velike snage ili velike gustoće gdje se toplina mora brzo širiti.
Keramička podloga (AlN, Al2O3) 20 - 200 (prikaz, stručni). Visokofrekventna RF pojačala snage, zrakoplovstvo i aplikacije visoke pouzdanosti.

Odabir materijala i električna razmatranja

Osim toplinskih svojstava, izbor materijala i dizajna diktira električne performanse i dugoročnu pouzdanost ploče.

  • Trenutni kapacitet nosivosti: Određeno debljinom bakra, širinom traga i dopuštenim porastom temperature. Inženjeri koriste IPC-2152 dijagrame za izračunavanje potrebne površine presjeka za određenu struju.
  • Dielektrična čvrstoća: Sposobnost izolacijskih slojeva da izdrže visoke napone bez kvara. Ovo je kritično kod pretvarača i pretvarača struje.
  • Stabilnost materijala: Materijali s visokom Tg (temperatura staklenog prijelaza) bitni su za sprječavanje savijanja ili raslojavanja ploče tijekom lemljenja i rada na visokim temperaturama. Tg od 170°C ili više uobičajena je za zahtjevne primjene.

Proizvođači poput Anhui Hongxin Electronic Technology Co., Ltd. nude širok raspon materijala, uključujući visoko-Tg FR-4, metalne podloge i specijalizirane laminate, omogućujući inženjerima odabir optimalne ravnoteže toplinskih, električnih i mehaničkih svojstava za njihov specifični dizajn.

Izvrsnost proizvodnje i osiguranje kvalitete

Proizvodnja pouzdanog PCB-a velike snage zahtijeva napredne proizvodne mogućnosti i rigorozan sustav kontrole kvalitete. Proces uključuje preciznu kontrolu pritisaka laminacije, debljine bakrenog sloja i točnosti bušenja za stvaranje robusnih toplinskih otvora i višeslojnih struktura.

Za aplikacije kritične za misiju, poput onih u automobilskoj industriji, poštivanje međunarodnih standarda nije predmet pregovaranja. Certifikati poput IATF 16949 demonstrirati predanost proizvođača kvaliteti, dosljednosti i stalnom poboljšanju. Nadalje, UL certifikat osigurava da proizvod zadovoljava stroge standarde sigurnosti i zapaljivosti. Portfelj certifikata Anhui Hongxin Electronic Technology Co., Ltd., uključujući ISO9001, ISO14001, ISO45001, IATF16949 i UL, naglašava njegovu sposobnost isporuke visokopouzdanih PCB-a velike snage globalnoj bazi kupaca.

FAQ

Koja je glavna razlika između standardnog PCB-a i PCB-a velike snage?

Glavna razlika leži u njihovom dizajnu i sastavu materijala. Standardna PCB je optimizirana za integritet signala u aplikacijama niske struje. A PCB velike snage je projektiran za upravljanje dvama primarnim izazovima: visokom strujom i značajnom proizvodnjom topline. To se postiže kroz:

  • Deblji bakar: Korištenje bakra debljine 3oz, 6oz ili čak debljeg za smanjenje otpora i podnošenje velikih struja bez pregrijavanja.
  • Toplinski provodljive podloge: Korištenje metalne jezgre (aluminij ili bakar) ili drugih specijaliziranih materijala koji djeluju kao ugrađeni hladnjak.
  • Robusna konstrukcija: Dizajni koji uključuju značajke kao što su toplinski otvori i veće veličine jastučića za poboljšanje rasipanja topline i pouzdanosti lemljenja komponenti.

U biti, PCB velike snage namjenski je izrađena platforma za upravljanje toplinom i električnom energijom.

Kada bih trebao odabrati PCB s aluminijskom jezgrom umjesto standardnog FR-4 PCB-a?

Trebali biste odabrati PCB s aluminijskom jezgrom (MCPCB) kada vaš dizajn uključuje komponente koje stvaraju značajnu količinu topline koju je potrebno učinkovito odvesti. Ključni pokazatelji uključuju:

  • LED diode velike snage: Ovo je najčešća primjena. MCPCB su bitni za održavanje temperature spoja LED dioda, što izravno utječe na njihovu svjetlinu, postojanost boja i vijek trajanja.
  • Krugovi za pretvorbu snage: Za prekidačke regulatore, pogonske programe motora i izvore napajanja gdje komponente poput MOSFET-a i induktora raspršuju značajnu toplinu.
  • Dizajni ograničeni prostorom: Kada ne možete postaviti veliki hladnjak, MCPCB integrira funkciju širenja topline izravno u ploču, štedeći prostor i pojednostavljujući montažu.

Ako je vaša aplikacija isključivo za logiku ili obradu signala male snage, standardna FR-4 ploča je isplativija. Izbor je diktiran toplinskim proračunom vašeg dizajna.

Kako debljina bakra utječe na performanse PCB-a velike snage?

Debljina bakra kritični je parametar koji izravno utječe na izvedbu PCB-a velike snage na dva ključna načina: nosivost struje i rasipanje topline.

  • Trenutni kapacitet nosivosti: Širi i deblji bakreni trag ima manji električni otpor. Prema Ohmovom zakonu (P = I²R), niži otpor znači da se manje energije gubi kao toplina za određenu struju. Deblji bakar omogućuje vam sigurno provođenje većih struja bez prekoračenja ograničenja temperature ploče. Na primjer, trag od 6oz može nositi znatno više struje nego trag od 1oz iste širine.
  • Širenje topline: Bakar je odličan vodič topline. Debeli bakreni sloj djeluje kao raspršivač topline, raspodjeljujući toplinu iz vruće komponente (poput IC-a za napajanje) preko veće površine PCB-a. Ovo smanjuje temperaturu "vruće točke" i čini cijelu ploču učinkovitijom u prijenosu topline u okolinu ili hladnjak.

Odabir točne debljine bakra temeljni je kompromis između performansi, cijene i složenosti proizvodnje.

Koje su značajke dizajna presudne za osiguravanje dugoročne pouzdanosti PCB-a velike snage?

Osiguravanje dugotrajne pouzdanosti PCB-a velike snage zahtijeva proaktivan dizajn za ublažavanje stresova velikih struja i toplinskih ciklusa. Ključne karakteristike uključuju:

  • Jastučići za toplinsko olakšanje: Za komponente s rupama spojene na velike bakrene ravnine (poput uzemljenja ili napajanja), koriste se toplinski rasterećeni priključci. Smanjuju učinak izravnog odvoda topline tijekom lemljenja, osiguravajući dobar lemni spoj, dok još uvijek pružaju dobru električnu i toplinsku vezu tijekom rada.
  • Odgovarajuće dimenzioniranje otvora i oplata: Toplinski otvori moraju biti dovoljno veliki i imati dovoljnu debljinu bakrenog sloja za učinkovit prijenos topline. Za visoko pouzdane primjene, punjenje i zatvaranje lemom ili epoksidom može spriječiti ulazak vlage i poboljšati prijenos topline.
  • Konformni premaz: Nanošenje zaštitnog kemijskog premaza može zaštititi ploču od vlage, prašine i kemijskih kontaminanata, što je posebno važno u teškim industrijskim ili automobilskim okruženjima.
  • Izbor materijala: Korištenje materijala s visokim Tg i niskim koeficijentom toplinskog širenja (CTE) smanjuje mehaničko naprezanje na otvore i komponente tijekom temperaturnih fluktuacija, sprječavajući pukotine i raslojavanje tijekom vremena.

Ove značajke, u kombinaciji s proizvodnjom prema sustavu kvalitete kao što je IATF 16949, ključne su za stvaranje PCB-a velike snage koji će trajati godinama na terenu.
