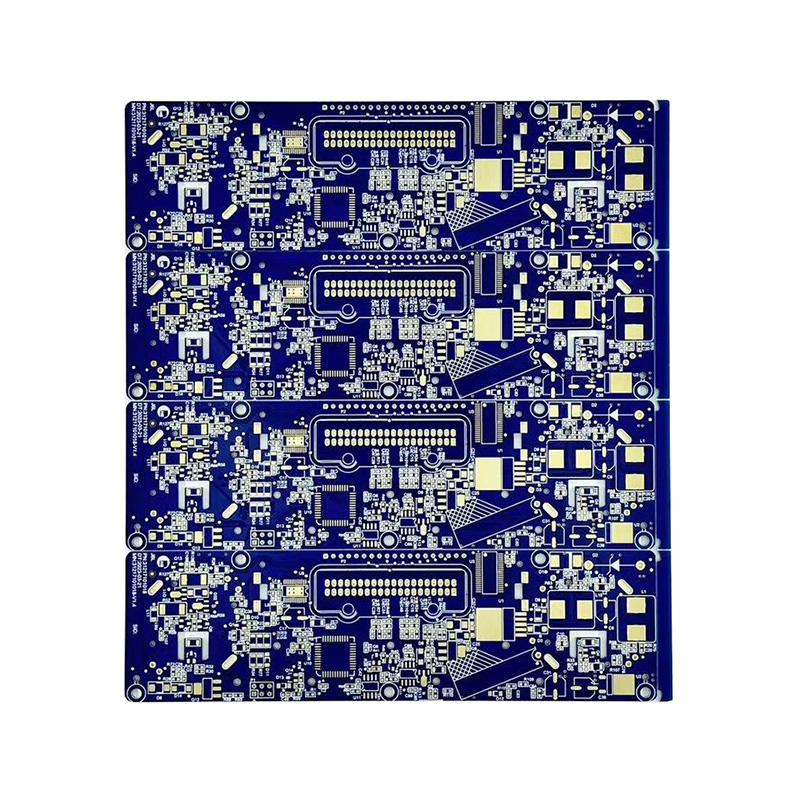

Dvostrano pozlaćeni PCB-ovi koriste postupak zlata bez elektrolitike (ENIG) za stvaranje jednolikih slojeva zlata i nikla na obje strane PCB-a. Ovaj proces kombinira izvrsnu otpornost na oksidaciju, ravnost i sposobnost lemljenja, što ga čini posebno pogodnim za elektroničke uređaje visoke preciznosti i visoke pouzdanosti. Pozlaćeni sloj je otporan na habanje i koroziju, što ga čini prikladnim za višestruke cikluse lemljenja reflowom i spajanje žice. Naširoko se koristi u komunikacijskoj opremi, industrijskim kontrolnim matičnim pločama, medicinskoj opremi i vrhunskoj potrošačkoj elektronici. Ovaj postupak eliminira probleme kao što su neravnomjerno prskanje kositra i osjetljivost OSP-a na oksidaciju, dok također podržava BGA i QFN pakete s finim korakom, što ga čini idealnim izborom za PCB-ove visokih performansi.
| Materijal | FR-4 |
| Dobavljač | Shengyi |
| Debljina ploče | 1,6 mm |
| Debljina gotovog bakra | 36 µm |
| Maska za lemljenje | Kraljevsko plava |
| Tekstura | Bijela |
| Površinska obrada | zlato |
| Gotove dimenzije | 199 mm x 180 mm |
| Širina traga | 0,15 mm |
| Razmak tragova | 0,12 mm |
| Minimalna rupa | 0,3 mm |
