Kako dizajnirati i popraviti PCB ploču: Potpuni vodič za početnike

Što je PCB i zašto je dizajn važan

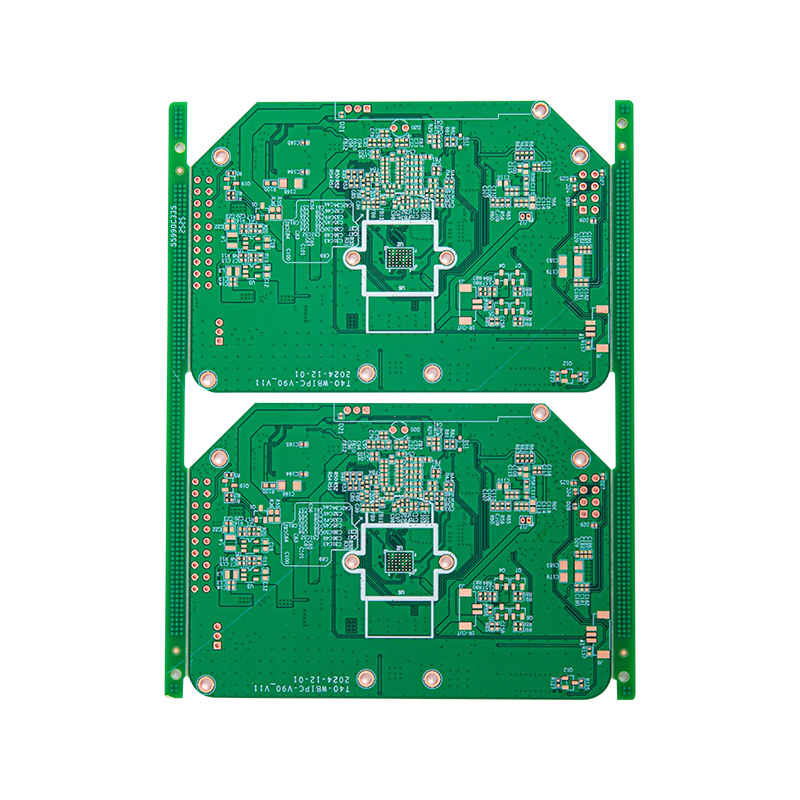

Tiskana ploča (PCB) fizički je temelj gotovo svakog elektroničkog uređaja — od pametnih telefona do industrijskih kontrolera. Mehanički podupire i električno povezuje komponente koristeći vodljive bakrene trake urezane na nevodljivu podlogu, najčešće FR4 stakloplastike. Dobivanje dizajna od samog početka određuje ne samo hoće li sklop funkcionirati, već hoće li ga se moći proizvesti, pouzdan i isplativ u velikom broju.

PCB dizajn se razlikuje od shematskog dizajna. Shema definira logičke veze između komponenti; PCB raspored prevodi te veze u fizičku geometriju — širine tragova, naslaga slojeva, postavljanje komponenti i rupe za bušenje. Pogreške u fazi rasporeda mogu uzrokovati probleme s integritetom signala, prekomjerne elektromagnetske smetnje (EMI), toplinske kvarove ili izravne kratke spojeve koje savršena shema nikada ne bi predvidjela.

Kako dizajnirati PCB: Proces korak po korak

Tijek rada dizajna PCB-a slijedi dosljedan slijed bez obzira na softver koji se koristi. Razumijevanje svake faze sprječava preradu i smanjuje nedostatke u proizvodnji.

Korak 1 — Nacrtajte shemu

Prije postavljanja jedne komponente na PCB platno, shema mora biti potpuna i bez grešaka. Koristite EDA (Electronic Design Automation) softver kao što je KiCad (besplatno), Altium Designer, Eagle ili EasyEDA za crtanje svih komponenti, dodjeljivanje referentnih oznaka i pokretanje Electrical Rules Check (ERC). Svako neriješeno ERC upozorenje u ovoj fazi proširit će se na izgled.

Korak 2 — Definirajte obris ploče i skup slojeva

Postavite dimenzije ploče u PCB editoru. Za početnike, dvoslojna ploča (gornji bakar donji bakar) dovoljna je za većinu hobija i niskofrekventnih komercijalnih projekata. Digitalni ili RF dizajni velike brzine mogu zahtijevati 4 ili više slojeva za pružanje namjenskih ravni uzemljenja i napajanja koje kontroliraju impedanciju. Navedite materijal, gotovu debljinu ploče (obično 1,6 mm) i težinu bakra (obično 1 oz/ft²).

Korak 3 — Strateški postavite komponente

Uvezite popis mreža iz sheme i počnite postavljati komponente. Slijedite ova načela postavljanja:

• Najprije postavite konektore i rupe za pričvršćivanje kako biste učvrstili mehanička ograničenja ploče.
• Grupirajte komponente prema funkciji — držite regulaciju snage, analogne i digitalne dijelove fizički odvojene kako biste smanjili spajanje buke.
• Postavite kondenzatore za odvajanje što je moguće bliže pinovima za napajanje IC-a — idealno unutar 0,5 mm.
• Usmjerite komponente tako da minimiziraju križanja tragova, što smanjuje broj potrebnih otvora.

Korak 4 — Tragovi rute

Usmjeravanje pretvara ratsnest (neusmjerene veze prikazane kao ravne linije) u fizičke bakrene tragove. Ključna pravila koja treba slijediti:

• Širina traga mora biti dimenzioniran za struju koju nosi. Trag od 0,25 mm podnosi otprilike 0,5 A u tipičnim uvjetima; trag od 1 mm može podnijeti približno 2 A. Koristite online kalkulator širine traga za preciznost.
• Tragovi napajanja i uzemljenja treba biti širi od tragova signala — najmanje 0,5–1 mm za ploče male snage.
• Izbjegavajte kutove od 90° u tragovima; koristite kutove ili krivulje od 45° kako biste spriječili zadržavanje kiseline tijekom jetkanja i kako biste smanjili diskontinuitete impedancije na visokim frekvencijama.
• Upotrijebite bakreni izljev (ispunu tlom) na neiskorištenim područjima ploče kako biste stvorili čvrstu referentnu ravninu tla.

Korak 5 — Pokrenite provjeru pravila dizajna (DRC) i generirajte Gerbere

Pokrenite DRC alat da biste uhvatili minimalne prekršaje, nepovezane mreže ili preklapanja sitotiska. Nakon što ploča prođe, izvezite Gerber datoteke (jednu po sloju) i datoteku za bušenje. Ove datoteke koriste proizvođači PCB ploča za proizvodnju vaše ploče. Većina proizvođača — JLCPCB, PCBWay, OSH Park — prihvaća standardni Gerber RS-274X format.

Kako izraditi PCB ploču: mogućnosti izrade

Nakon što su datoteke dizajna spremne, postoje dva praktična puta do fizičke ploče: profesionalna izrada ili DIY graviranje.

Za početnike se toplo preporučuje naručivanje od profesionalnog proizvođača PCB-a. Pet dvoslojnih ploča od 100 × 100 mm obično košta ispod 5 USD od proračunskih usluga, bez zahtjeva za minimalnom količinom narudžbe. Prednost u kvaliteti - maska ​​za lemljenje, sitotisak, HASL ili ENIG završna obrada - nemoguće je ponoviti DIY metodama po toj cijeni.

Kako popraviti PCB ploču: dijagnosticiranje i popravak uobičajenih kvarova

Popravak PCB-a je sustavan proces izolacije greške prije fizičke intervencije. Pokušaj zamjene komponenti bez prethodnog utvrđivanja uzroka troši dijelove i riskira daljnje oštećenje.

Prvo vizualni pregled

Pod povećanjem (10× lupa ili digitalni mikroskop) potražite: spaljene komponente (promjena boje, napukla kućišta), hladno lemljeni spojevi (tupi, zrnasti ili napukli fileti), lemljeni mostovi (nenamjerni kratki spojevi između susjednih jastučića), i podignute jastučiće (bakrena podloga odvojena od podloge). Mnoge greške su vidljive prije bilo kakvog električnog ispitivanja.

Izolacija električnih kvarova

Upotrijebite digitalni multimetar (DMM) u načinu rada kontinuiteta da provjerite moguće kratke spojeve između napajanja i mase. U otpornom načinu, usporedite očitanja sa shemom. ESR mjerač unutar strujnog kruga neprocjenjiv je za testiranje elektrolitskih kondenzatora bez odlemljivanja — kondenzator s ESR iznad 1–5 Ω (ovisno o ocjeni) obično ne radi i uzrokovat će nestabilnost napajanja ili kvarove povezane s valovitošću.

Uobičajeni popravci i tehnike

• Ponovno lemljenje hladnog spoja: Nanesite svježi prašak, vrhom lemilice dodirnite spoj na 2-3 sekunde, zatim dodajte malu količinu 63/37 kositreno-olovnog ili SAC305 bezolovnog lema. File treba biti gladak i sjajan.
• Uklanjanje lemnog mosta: Nanesite fluks, zatim povucite čisti željezni vrh preko mosta. Ako i dalje postoji, upotrijebite bakrenu pletenicu za odlemljivanje (fitilj) čvrsto pritisnutu na most sa željeznim vrhom na vrhu.
• Popravak pokvarenog traga: Ostružite masku za lemljenje 5–10 mm s obje strane prijeloma, pokositrite izloženi bakar i premostite prazninu žicom za omotavanje žice duljine 30 AWG ili lemom. Učvrstite s malom UV-stvrdnjavajućim PCB lakom za popravke.
• Zamjena oštećene komponente s provrtom: Koristite pumpu za odlemljivanje ili fitilj za uklanjanje starog lema, podignite komponentu, očistite rupe svrdlom od 0,8 mm ako su začepljene, umetnite zamjenu i lemite sa suprotne strane.
• Zamjena SMD komponenti: Za male pasive (0402, 0603) koristite pincetu s finim vrhom i lemilo s vrhom dlijeta od 1–2 mm. Za IC-ove s mnogo pinova, prerada vrućim zrakom je brža — nanesite fluks, postavite stanicu za preradu na 320–360 °C (podesite za bezolovni) i pomičite mlaznicu u kružnom uzorku dok se dio slobodno ne podigne.

Provjera nakon popravka

Nakon bilo kakvog popravka, očistite ploču izopropilnim alkoholom (IPA 99%) i ESD-sigurnom četkom kako biste uklonili ostatke fluksa, koji s vremenom mogu biti blago korozivni i mogu uzrokovati struje curenja u krugovima visoke impedancije. Prije uključivanja napajanja ponovno testirajte kontinuitet na popravljenim čvorovima. Za ploče koje su doživjele grešku u napajanju, upotrijebite stolni izvor napajanja s podesivim ograničenjem struje — postavite ograničenje na 10–20% normalne radne struje i polako podižite napon dok pratite neočekivano trošenje struje.

Savjeti za dizajn PCB-a za početnike: greške koje treba izbjegavati

Većina grešaka PCB-a kod početnika proizlazi iz malog skupa ponavljajućih grešaka. Svijest o ovim obrascima značajno smanjuje stope uspjeha prvog okretaja:

1. Pogrešan otisak: Prije naručivanja uvijek provjerite otiske komponenata prema fizičkim dimenzijama podatkovne tablice. Otisak kondenzatora 0805 neće prihvatiti paket 1206. Usporedite dimenzije uzorka zemlje — veličinu podloge, korak i dvorište — u odnosu na preporučeni uzorak zemlje proizvođača, a ne samo dimenzije tijela komponente.
2. Ignoriranje toplinskog olakšanja: Veliki bakreni izljevi povezani izravno na jastučiće komponenti s provrtom čine lemljenje izuzetno teškim. Upotrijebite žbice za toplinsko rasterećenje (obično 4 priključka, širine 0,3–0,5 mm) između podloška i izljeva kako biste podlošku omogućili da brzo postigne temperaturu lemljenja.
3. Nedovoljan razmak oko montažnih rupa: Ostavite najmanje 3 mm zaštićene zone oko rupa za montažu ako koristite metalne držače, kako biste spriječili da vijci kratko spoje izložene tragove ili otvore.
4. Nema ispitnih bodova: Dodajte izložene bakrene ispitne pločice ključnim čvorovima — tračnicama za napajanje, uzemljenju i kritičnim signalima — prije slanja tvornici. Ne koštaju ništa u proizvodnji i štede sate tijekom otklanjanja pogrešaka.
5. Preskakanje kontrolnog popisa pregleda: Prije generiranja Gerbera, prođite kroz standardni kontrolni popis: sve komponente postavljene, sve mreže usmjerene, DRC čist, obris ploče zatvoren, datoteka za bušenje uključena, dodjela slojeva točna. Pregled od 10 minuta sprječava dvotjedni ciklus ponovnog centrifugiranja.

Jedno praktično mjerilo: Profesionalni dizajneri PCB-a ciljaju na stopu uspješnosti prvog okretanja iznad 90%. Početnici obično postižu 50–60% u prvom pokušaju — ne zbog složenih pogrešaka, već zbog grešaka u otisku i klirensu koje se mogu izbjeći i koje bi strukturirani proces pregleda mogao uhvatiti.
