Troškovno učinkovita montaža PCB-a, softver za raspored i proizvođači Quick Turn

Troškovno učinkovito sklapanje PCB-a: odakle zapravo dolaze uštede

Troškovno učinkovita montaža PCB-a nije primarno pronalaženje ugovornog proizvođača s najnižom cijenom — to je rezultat odluka donesenih mnogo prije nego što ploča stigne do tvornice. Odabir komponenti, usklađenost dizajna za mogućnost proizvodnje (DFM), strategija panelizacije i količina narudžbe doprinose više ukupnom trošku montaže od navedene cijene po jedinici iz bilo kojeg CM-a. Razumijevanje gdje se trošak generira u svakoj fazi omogućuje inženjerima i timovima za nabavu donošenje ciljanih odluka koje smanjuju potrošnju bez ugrožavanja kvalitete ili pouzdanosti.

Pet najučinkovitijih poluga za isplativo sklapanje PCB-a su:

• Standardizacija komponenti i popisi preferiranih dijelova: Korištenje komponenti s popisa dobavljača odobrenog od proizvođača (AVL) s višestrukim opcijama nabave eliminira premije za kupnju na licu mjesta i smanjuje rizik vremena nabave. Pojedinačna komponenta koja nije na zalihama i iz jednog izvora može odgoditi cijelu proizvodnju za 8-16 tjedana i dodati 15-30% trošku BOM-a tijekom manjka dodjele.
• Sukladnost dizajna za mogućnost proizvodnje (DFM): Ploče dizajnirane bez DFM pregleda stvaraju skrivene troškove nizvodno — ručna prerada, veće stope grešaka, produženo vrijeme pregleda i naknade za programiranje za složene postavke odabira i postavljanja. Podaci o industriji to dosljedno pokazuju 70–80% troškova proizvodnje zaključano je u fazi projektiranja , prije postavljanja jedne komponente.

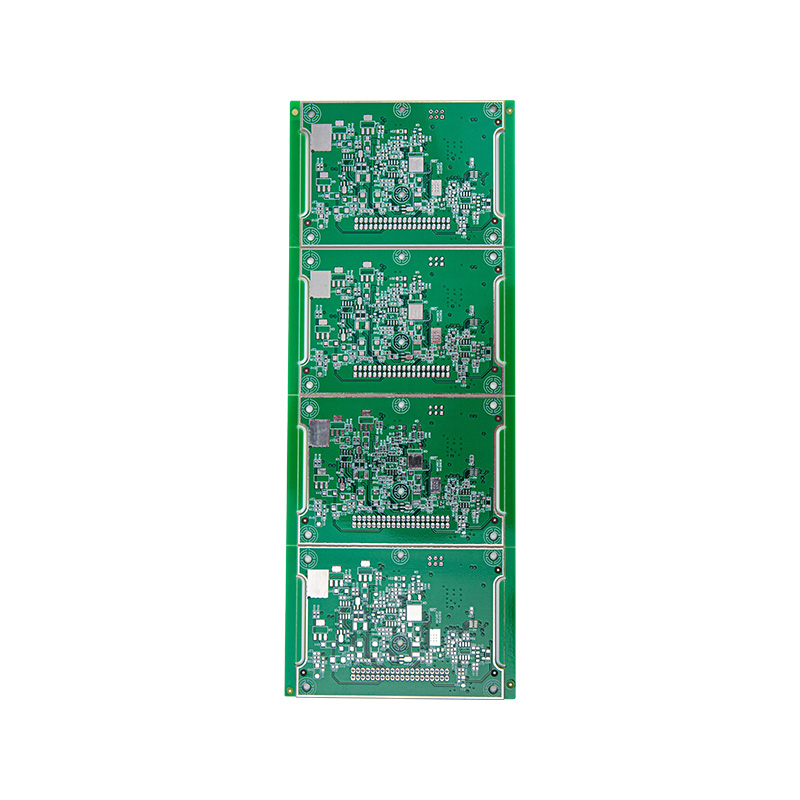

• Panelizacija: Grupiranje više PCB-a u jednu ploču za SMT obradu dramatično smanjuje troškove postavljanja po jedinici, ispisa šablona i reflowa. Za male ploče (ispod 100 cm²), panelizacija obično smanjuje troškove montaže za 30–50% po jedinici u usporedbi s pojedinačnim pločama.
• SMT u odnosu na omjer kroz rupu: Postavljanje tehnologijom površinske montaže (SMT) visoko je automatizirano i košta djelić umetanja kroz rupu (THT), što često zahtijeva ručni rad. Svaka THT komponenta u pretežno SMT dizajnu povećava nerazmjeran trošak. Tamo gdje su za mehaničku čvrstoću potrebni konektori s rupama, alternative za prešanje u potpunosti eliminiraju lemljenje.
• Konsolidacija volumena i točnost predviđanja: Ugovorna cijena montaže proizvođača na postavku amortizacija preko količine. Serija od 500 jedinica jednostavne ploče od 50 komponenti može koštati 8-12 USD po ploči u sklopu; ista ploča na 5000 jedinica obično pada na 1,50–3,00 USD. Točno predviđanje potražnje koje omogućuje konsolidaciju količine jedna je od najdostupnijih poluga za smanjenje troškova dostupnih timovima za nabavu.

Skriveni pokretači troškova za reviziju u vašoj trenutnoj potrošnji skupštine

Osim očite jedinične cijene, nekoliko stavki u fakturama za montažu često se zanemaruje tijekom usporedbe dobavljača. NRE (neponavljajući inženjering) troškovi — pokrivaju izradu šablona, programiranje i pregled prvog artikla — obično se kreću od 150 do 800 dolara po novom dizajnu ploče i često su zakopani u navedene cijene za male naklade. Troškovi šablona (80–250 USD za laserski rezani nehrđajući čelik) fiksni su po reviziji dizajna, što česte izmjene dizajna čini nesrazmjerno skupima pri malim količinama. Dodatno, Oprema za rendgenski pregled i funkcionalno ispitivanje nose naknade za postavljanje od 500 do 2500 USD po tipu ploče i treba ih procijeniti u odnosu na rizik kvarova i izloženost jamstvu neprovjerenih sklopova, a ne jednostavno isključiti kako bi se smanjio ukupni iznos fakture.

PCB Softver za dizajn izgleda: odabir pravog alata za vaš tijek rada

Softver za dizajn izgleda PCB-a primarni je alat pomoću kojeg se određuju svi troškovi montaže, mogućnost izrade i rezultati izvedbe. Odabir platforme EDA (elektronička automatizacija dizajna) ne utječe samo na produktivnost dizajnera, već i na kvalitetu DFM provjera, točnost simulacijskih podataka, jednostavnost suradnje s ugovornim proizvođačima i dugoročnu mogućnost održavanja projektnih datoteka. Nijedan pojedinačni alat nije univerzalno optimalan — pravi izbor ovisi o složenosti dizajna, veličini tima, proračunu i integracijskim zahtjevima.

Mogućnosti provjere DFM-a: Što tražiti

Mogućnost provjere DFM pravila vašeg softvera za dizajn izgleda PCB-a izravno je povezana s učinkom i cijenom sklopa. Alat bi trebao minimalno provoditi: minimalni prstenasti prsten i razmaci od bušenja do bakra (kako bi se spriječilo pucanje svrdla), pravila proširenja maske za lem (kako bi se spriječilo premošćivanje na IC-ovima s malim korakom), razmaci od bakra do ruba ploče (kako bi se spriječilo izlaganje tragova tijekom usmjeravanja i uklanjanja panela), i detekcija preklapanja dvorišta (za označavanje sukoba postavljanja komponenti prije izrade). Premium platforme kao što su Altium i Cadence također integriraju 3D provjeru zazora u stvarnom vremenu i usmjeravanje kontrolirano impedancijom s automatskom provjerom hrpe slojeva — mogućnosti koje su kritične za dizajne velikih brzina iznad 1 GHz, ali nepotrebno opterećenje za jednostavnije mješovite signalne ploče.

Izlaz datoteke i CM kompatibilnost

Bez obzira na to koji se softver za dizajn PCB-a koristi, izlazni paket isporučen ugovornom proizvođaču mora sadržavati: Gerber RS-274X datoteke za sve bakrene slojeve, datoteke za bušenje (Excellon format), konturu ploče (mehanički sloj), masku za lemljenje i slojeve sitotiska, BOM u Excel ili CSV formatu i datoteku centroid/pick-and-place (XY koordinate i rotacija za svaku komponentu). Neki CM-ovi sve više prihvaćaju ODB ili IPC-2581 izvorne datoteke dizajna umjesto Gerberovih, nudeći bogatije podatke za DFM pregled i smanjujući rizik od pogrešaka u prijevodu. Potvrđivanje preferiranog formata unosa vašeg CM-a prije finaliziranja vašeg lanca alata izbjegava skupa kašnjenja konverzije datoteka tijekom snimanja.

Quick Turn PCB Manufacturers: Što taj izraz zapravo znači

Quick turn proizvođači PCB-a pružatelji su usluga izrade i montaže koji su svoje operacije izgradili posebno oko komprimiranih vremena isporuke — obično nude izradu golih ploča u 24-72 sata i sklopljenih ploča u 3-7 radnih dana, u usporedbi sa standardnim rokovima isporuke od 10-15 dana uobičajenih proizvođača PCB-a. Ova premija za brzinu ima svoju cijenu: uobičajena je cijena brzog okretanja za gole ploče 3–8× više po jedinici od cijena količinske proizvodnje, a brza montaža nosi dodatne naknade od 25–100% u odnosu na standardne NRE i cijene po jedinici.

Poslovni argument za proizvođače PCB-a koji se brzo okreću najjači je u tri scenarija: ciklusi ponavljanja prototipa i dizajna gdje troškovi inženjerskog vremena daleko premašuju premije za izradu; hitne slučajeve proizvodne linije gdje pokvarena ploča zaustavlja proizvodnu liniju s troškovima zastoja koji premašuju tisuće dolara po satu; i lansiranja tržišta u kratkom roku gdje prednost prvog pokretača opravdava troškove ekspedicije. Za planiranu masovnu proizvodnju, brze usluge rijetko su troškovno opravdane, a premiju je bolje uložiti u održavanje sigurnosnih zaliha unaprijed izrađenih sklopova.

Ključni igrači na Quick Turn PCB tržištu

Tržište PCB-a s brzim zaokretom podijeljeno je u tri razine na temelju geografije, raspona mogućnosti i ciljanog kupca:

• Online platforme u Kini (JLCPCB, PCBWay, Seeed Fusion): Ponudite najniže apsolutne cijene za standardne specifikacije brzih okretaja — 10-dijelna, 2-slojna ploča u 48 sati za manje od 20 USD je standard. Montaža od 3-5 dana dostupna je uz inventar komponenti u tvrtki. Najprikladnije za rad na prototipu gdje je trošak primarno ograničenje i nije potrebna regulatorna certifikacijska dokumentacija.
• Sjevernoamerički stručnjaci za brzo okretanje (Advanced Circuits, Sunstone Circuits, Sierra Circuits, TTM Technologies): Ponudite proizvodnju golih ploča u trajanju od 24 do 48 sati s punim IPC certifikatom klase 2 ili 3, materijalima koje priznaje UL i rukovanjem u skladu s ITAR-om za obrambenu i zrakoplovnu primjenu. Dostupne su usluge montaže u roku od 5-7 dana. Cijena po jedinici znatno je viša od kineskih platformi, ali vrijeme dostave, IP sigurnost i zahtjevi usklađenosti s propisima čine domaće izvore obaveznim za mnoge aplikacije.
• Europski pružatelji usluga brzog okretanja (Eurocircuits, Multi-CB, Beta LAYOUT): Opslužite tržište EU s rokovima izrade od 1 do 5 dana, dokumentacijom o kvaliteti kompatibilnom sa CE i obradom usklađenom s RoHS. Mrežna provjera DFM-a i trenutna ponuda standardne su značajke. Snažan izbor za dizajnerske timove sa sjedištem u EU-u koji zahtijevaju lokalne ploče za oznaku CE ili dokumentaciju o usklađenosti s REACH-om.

Što provjeriti prije postavljanja narudžbe Quick Turn

Obveze vezane uz kratko vrijeme isporuke pouzdane su onoliko koliko su pouzdani proizvođačevi sustavi za upravljanje kapacitetom i dostupnost komponenti. Prije postavljanja vremenski kritične narudžbe potvrdite:

• Sve komponente su unutarnje zalihe u CM prije potvrde narudžbe. Jedna komponenta koja nije na zalihama urušava cijeli raspored brzog turnusa. Renomirani CM-ovi pružaju provjere dostupnosti BOM-a u stvarnom vremenu prije prihvaćanja brzih narudžbi.
• DFM pregled uključen je u navedeno vrijeme isporuke, ne dodatno. Neki CM-ovi navode vrijeme izrade od DFM odobrenja, a ne od narudžbe - razlika koja može dodati 12-24 sata stvarnom obrtu.
• Navedeno vrijeme isporuke je radni dan, ne kalendarski dani. "5-dnevni" red postavljen u srijedu možda neće biti isporučen do sljedeće srijede kada su isključeni vikendi.
• Specificirano je ispitivanje i inspekcija. Sklopovi za brzo okretanje ne bi trebali zaobići električno testiranje - trošak primanja neispravne ploče nakon 5 dana čekanja značajno premašuje trošak leteće sonde ili funkcionalnog testa.

Integracija sva tri: od dizajna do troškovno optimizirane, brze proizvodnje

Najjači rezultati u razvoju PCB-a dolaze iz tretiranja odabira softvera za dizajn izgleda, optimizacije troškova montaže i brzog odabira proizvođača kao integriranog sustava, a ne neovisnih odluka. Praktični okvir za postizanje ove integracije:

1. Odaberite softver za izgled s DFM skupovima pravila koji odgovaraju vašem ciljanom CM-u. Vodeći proizvođači brzih obrtaja objavljuju svoje tablice mogućnosti procesa (minimalni trag/prostor, veličine otvora, težine bakra, kontrolirane tolerancije impedancije). Učitavanje ovih pravila u vaš EDA alat na početku projekta hvata kršenja tijekom dizajna, a ne na DFM pregledu nakon podnošenja datoteke.
2. Izgradite biblioteku željenih komponenti usmjerenu prema opskrbljenom inventaru vašeg CM-a. I JLCPCB (biblioteka LCSC) i mnogi domaći CM-ovi objavljuju svoj inventar komponenti na internetu. Projektiranje sa zalihama dijelova eliminira jedini najčešći uzrok neuspjeha brzog rasporeda: kašnjenja u nabavi komponenti.
3. Upotrijebite brze zavoje prototipa za provjeru valjanosti dizajna prije nego što se posvetite volumenu. Cijena prototipa s brzim okretanjem od 500 USD koji hvata pogrešku u rasporedu trivijalno je mala u usporedbi s NRE i materijalnim troškovima ukidanja proizvodne serije od 1000 jedinica. Ugradite jedan ili dva ciklusa brze provjere valjanosti u raspored razvoja kao fiksni trošak, a ne varijablu koju treba optimizirati.
4. Prijelaz na količinske cijene na pravoj točki preokreta. Većina CM-ova nudi značajna sniženja cijena na 100, 500 i 1000 jedinica. Nakon što je dizajn potvrđen i obujam je predvidljiv, konsolidiranje 3-6 mjeseci potražnje u jednu opću narudžbu s zakazanim puštanjem u promet obično smanjuje trošak montaže za 40-60% u usporedbi s tekućim mjesečnim narudžbama za brzo okretanje — čak i uzimajući u obzir troškove nošenja zaliha.

Kombinacija disciplinirane DFM prakse u Softver za dizajn PCB izgleda , rigorozan pristup isplativo sklapanje PCB-a kroz odluke o dizajnu i nabavi i jasnim razumijevanjem kada Quick turn PCB proizvođači isporučuju istinsku vrijednost naspram kada predstavljaju premijsku potrošnju koja se može izbjeći, čini operativni temelj učinkovite proizvodnje elektronike u bilo kojoj mjeri.
