6-slojno slaganje PCB-a, Quick Turn Fab, maska za lemljenje i rješavanje problema

Kada trebate pouzdanu Primjer slaganja 6-slojne tiskane ploče u kombinaciji sa Quick Turn PCB fab usluge, vaš dizajn mora uravnotežiti simetriju, kontroliranu impedanciju i robusnost maska za lemljenje na tiskanoj ploči primjena. Ako prototip ne uspije, znajući kako riješiti problem s PCB-om brzo rješavanje problema—počevši s vizualnim pregledom maske za lemljenje i mjerenjem kratkih spojeva između ravnina—uštedjet će sate vremena za otklanjanje pogrešaka. Ovaj članak donosi na terenu provjeren skup, vodič za odabir partnera za izradu i korak po korak metodologiju pronalaženja grešaka.

Praktičan 6-slojni PCB primjer slaganja za dizajne visoke gustoće

Dobro dizajniran Primjer slaganja 6-slojne tiskane ploče pruža dvije namjenske unutarnje ravnine za napajanje i uzemljenje, četiri signalna sloja i izvrsnu elektromagnetsku kompatibilnost. Sljedeći skup je prikladan za digitalne i mješovite signalne ploče s brzim vremenima porasta i široko je prihvaćen od većine Quick Turn PCB fab kuće.

Sloj Materijal Debljina Funkcija
Gornji sloj bakar (1 oz) 1,4 mil Signal velike brzine, komponente, maska za lemljenje
Dielektrik 1 Prepreg (FR-4) 7 mil Odstojnik s kontroliranom impedancijom
Sloj 2 Bakar (0,5 oz) 0,7 mil Tlocrt, kontinuirana referenca
Dielektrik 2 Jezgra (FR-4) 40 mil Mehanička čvrstoća, izolacija
Sloj 3 Bakar (0,5 oz) 0,7 mil Signal (male brzine, paralelne sabirnice)
Sloj 4 Bakar (0,5 oz) 0,7 mil Signal (male brzine, paralelne sabirnice)
Dielektrik 3 Jezgra (FR-4) 40 mil Mehanička čvrstoća, izolacija
Sloj 5 Bakar (0,5 oz) 0,7 mil Ravnina napajanja (podijelite ako je potrebno)
Dielektrik 4 Prepreg (FR-4) 7 mil Odstojnik s kontroliranom impedancijom
Donji sloj bakar (1 oz) 1,4 mil Signal velike brzine, komponente, maska za lemljenje
Primjer slaganja simetrične 6-slojne tiskane ploče korištenjem dvije unutarnje ravnine za optimalan integritet signala.

Ovo Primjer slaganja 6-slojne tiskane ploče postavlja debelu jezgru između sloja 2-3 i sloja 4-5 kako bi se postigla ukupna debljina od otprilike 62 mil (1,57 mm) . Simetrija sprječava savijanje tijekom pretapanja, a kontinuirana uzemljena ravnina na Sloju 2 osigurava uski povratni put za signale na gornjem sloju. Prilikom naručivanja Quick Turn PCB fab , uvijek navedite kontroliranu impedanciju na vanjskim slojevima i potvrdite da proizvođač može postići potrebnu debljinu dielektrika.

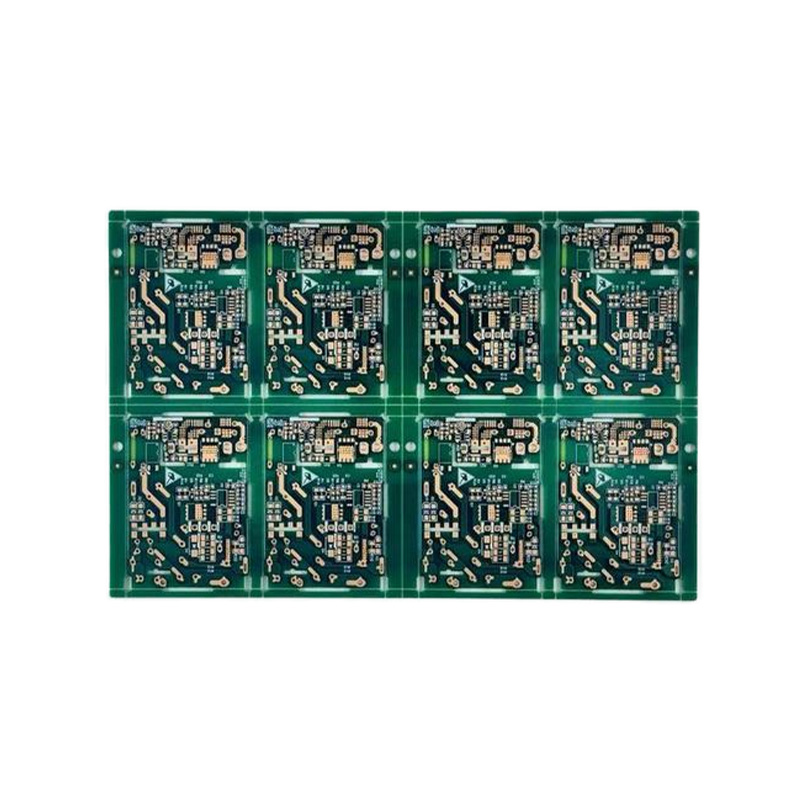

6-Layer Gold-Plated Board, Line Width And Spacing Of 3/3, BGA, Half-Hole Technology

Iskorištavanje Quick Turn PCB tvornice bez žrtvovanja kvalitete

Quick turn PCB fab usluge sada isporučuju prototipove 24 do 72 sata , ali žurba ne smije ugroziti osnove. Pouzdani dobavljač brzih usluga trebao bi ponuditi minimalni prstenasti prsten od 5 mil , širina traga i prostor od 4/4 mil , i jasno maska za lemljenje na tiskanoj ploči proces s točnošću registracije od ±2 mil . Prije objavljivanja Gerberovih datoteka, provjerite slijedi li vaš dizajn pravila dizajna proizvođača i ima li svaki prolazni otvor odgovarajuće proširenje maske za lemljenje.

Dobro isplanirano Quick Turn PCB fab narudžba također uključuje električno ispitivanje. Leteća sonda ili testiranje temeljeno na učvršćenju hvata otvore i kratke spojeve prije isporuke ploča. Čak i najjednostavniji Primjer slaganja 6-slojne tiskane ploče može patiti od otvora koji nije ispravno postavljen; hvatanje ovoga u tvornici sprječava kasnije sate besplodnog ponovnog rada. Kada primite ploče, pregledajte ih maska za lemljenje na tiskanoj ploči pod povećanjem. Razmazana ili pogrešno poravnata maska ​​koja zadire u SMD jastučiće uzrokovat će nadgrobne spomenike i loše lemljene spojeve.

Lemna maska na PCB-u: Više od običnog zelenog premaza

The maska za lemljenje na tiskanoj ploči je trajni polimerni sloj koji izolira tragove bakra, sprječava lemne mostove i štiti od oksidacije i mehaničkih oštećenja. Pravilno nanesena tekuća fotosnimljiva lemna maska ima debljinu od 0,8 do 1,2 mil preko tragova i definira točnu geometriju jastučića putem laserskog izravnog snimanja. Za komponente s malim korakom, mreža maske između jastučića mora biti najmanje 3 mil širok da ostane netaknut nakon razvoja.

Prilikom definiranja maska za lemljenje na tiskanoj ploči u svojim datotekama dizajna upotrijebite proširenje maske za lemljenje 2 do 3 mil oko svakog jastučića. Ova vrijednost uzima u obzir tipični pomak registracije tijekom izrade i osigurava da se maska ​​ne prolije po površini jastučića. Za ploče visoke pouzdanosti odredite jasnu definiciju zategnutih otvora u odnosu na otvorene otvore u sloju maske za lemljenje. Šatorski otvori u potpunosti su prekriveni maskom, dok su otvoreni otvori ostavljeni izloženi za ispitne točke ili izborno punjenje.

Kako metodički otkloniti kvarove PCB-a

Učenje kako riješiti problem s PCB-om sklopovi učinkovito znači praćenje niza koji eliminira uobičajene uzroke prije nego što se upusti u složenu analizu signala. Koraci u nastavku pretpostavljaju da je ploča svježe sastavljen prototip, moguće izgrađen pomoću Quick Turn PCB fab , i ne funkcionira prema očekivanjima.

  1. Izvršite temeljit vizualni pregled pod stereo mikroskopom. Potražite lemne mostove, nedovoljno lema, nadgrobne komponente i bilo kakve pukotine ili mjehuriće u maska za lemljenje na tiskanoj ploči koji bi mogli izložiti bakar.
  2. Multimetrom izmjerite otpor između svake strujne tračnice i mase. Čitanje u nastavku 10 ohma često označava kratak. Ako ploča koristi razdvojenu ravninu kao što je opisano u Primjer slaganja 6-slojne tiskane ploče , provjerite svaku naponsku domenu pojedinačno.
  3. Uključite ploču s strujno ograničenim napajanjem postavljenim na 50 mA . Ako se struja odmah ograniči, upotrijebite termalnu kameru ili sprej za zamrzavanje kako biste locirali pregrijanu komponentu. Kratko spojeni višeslojni keramički kondenzator čest je krivac.
  4. Dok je ploča uključena, provjerite da li svi regulatori napona izlaze ispravan napon. Valovitost bi trebala biti manja od 2 posto istosmjerne vrijednosti. Pretjerana valovitost može ukazivati ​​na nedostatak ili oštećenje kondenzatora za odvajanje.
  5. Ubacite poznati signal na ulaz i pratite ga kroz lanac signala osciloskopom. Usporedite valni oblik s očekivanim vrijednostima na svakoj ispitnoj točki. Čisti signal koji nestaje na određenoj iglici ukazuje na loš lemni spoj na toj pločici—često vidljivo ispitivanjem maska za lemljenje na tiskanoj ploči oko igle radi promjene boje.

Značajan broj grešaka na prototipnoj ploči potječe od grešaka u proizvodnji koje je mogao označiti rigorozniji Quick Turn PCB fab provjera kvalitete. Uvijek ponovno provjerite golu tiskanu ploču prije sastavljanja mjerenjem kontinuiteta tragova i provjerom ima li mrvica maske za lemljenje koje mogu premostiti susjedne jastučiće. Kombinacijom robusnog Primjer slaganja 6-slojne tiskane ploče , pouzdan proces izrade i sustavno rješavanje problema, smanjujete broj ponavljanja prototipa i održavate svoj projekt prema planu.
