Jednostruki, dvostruki i višeslojni PCB: Vrste i kako odabrati

Jednostrani PCB-ovi su pravi izbor za jednostavne, jeftine aplikacije; dvostrani PCB-ovi odgovaraju umjerenoj složenosti s proračunskim ograničenjima; a višeslojni PCB-ovi bitni su za dizajne visoke gustoće, velike brzine ili dizajne osjetljive na buku. Ove tri vrste PCB-a predstavljaju napredak u složenosti proizvodnje, mogućnostima i cijeni—svaka s jasno definiranim skupom primjena u kojima daje najbolje rezultate. Jednostrana ploča koja košta 0,50 dolara za proizvodnju ispravna je inženjerska i komercijalna odluka za osnovni LED kontroler; ta bi ista ploča bila nepraktična polazna točka za 5G modem. Razumijevanje strukturalnih, električnih i proizvodnih razlika između ove tri kategorije temelj je za donošenje dobrih odluka o PCB-u od najranije faze projektiranja.

Kako broj PCB slojeva definira sposobnost

Tiskana ploča je laminirana struktura vodljivih bakrenih slojeva odvojenih izolacijskim materijalom supstrata—najčešće FR4 staklo-epoksi laminat. Broj bakrenih slojeva određuje koliko neovisnih kanala za usmjeravanje postoji unutar ploče, što zauzvrat upravlja gustoćom usmjeravanja, integritetom signala, kvalitetom distribucije energije i izvedbom elektromagnetske kompatibilnosti (EMC).

Svaka od tri osnovne konfiguracije slojeva predstavlja različitu razinu inženjerskih sposobnosti:

• Jednostrani PCB (1 bakreni sloj): Svi vodljivi tragovi su na jednoj strani podloge. Montaža komponenti i usmjeravanje tragova zauzimaju istu ravninu, ograničavajući gustoću usmjeravanja na ono što se može postići bez križanja.
• Dvostrani PCB (2 bakrena sloja): Tragovi bakra postoje na obje strane supstrata, spojeni kroz rupice s pločama (PTH). Komponente se mogu montirati s jedne ili obje strane, grubo udvostručujući kapacitet usmjeravanja u odnosu na jednostrane ploče.
• Višeslojni PCB (4 bakrena sloja): Višestruki bakreni slojevi laminirani su u jednu strukturu ploče s unutarnjim slojevima za usmjeravanje, namjenskim ravnima napajanja i ravnima uzemljenja. Broj slojeva se kreće od 4 do 50 u naprednim primjenama, sa 4, 6, 8 i 10 slojeva kao najčešće komercijalne konfiguracije.

Uloga materijala supstrata

Sve tri vrste PCB-a koriste iste opcije osnovne podloge, iako odabir materijala postaje kritičniji kako se broj slojeva povećava. FR4 (epoksid ojačan staklom, Tg 130–170°C) je standard za većinu komercijalnih i industrijskih primjena. Visokofrekventni dizajni iznad 1 GHz sve više zahtijevaju laminate s malim gubicima kao što je Rogers 4003C (dielektrična konstanta εr = 3,55, tangens gubitka 0,0027) ili Isola IS680 za održavanje integriteta signala na više slojeva—što je pitanje koje se ne pojavljuje u većini jednostranih aplikacija.

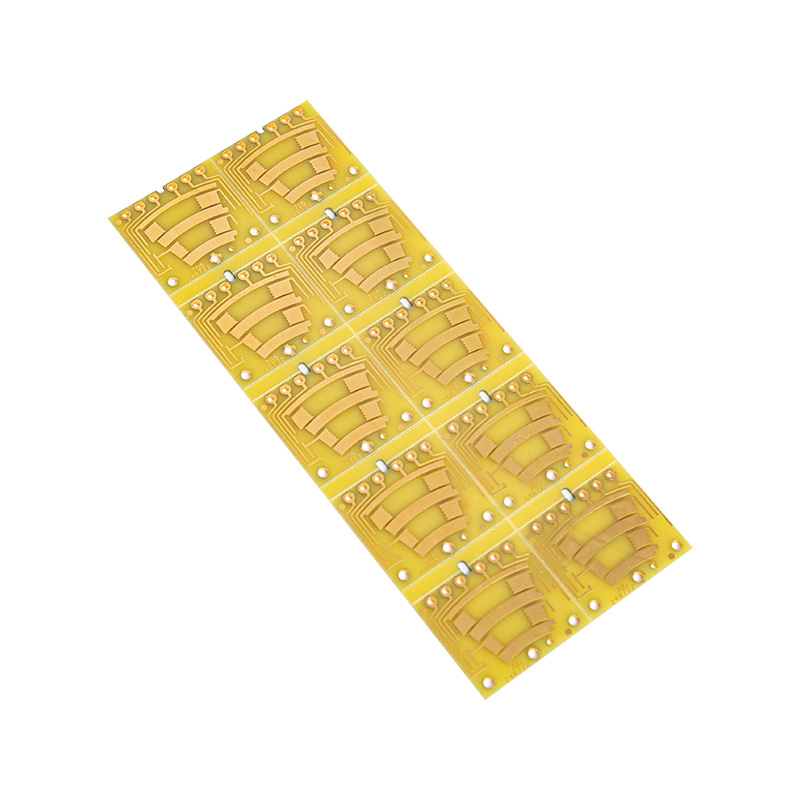

Jednostrana PCB : Struktura, prednosti i idealne primjene

Jednostrani PCB ima jedan sloj bakrene folije zalijepljen na jednu stranu izolacijske podloge. Komponente se obično postavljaju na bakrenu stranu (za komponente s rupama, provodne žice prolaze kroz ploču i lemljene su na strani bakra) ili na stranu gole podloge sa SMD komponentama zalemljenima na bakrene podloge na suprotnoj strani.

Proizvodni proces i troškovna prednost

Jednostrane ploče proizvode se jednostavnim subtraktivnim postupkom: supstrat obložen bakrom obložen je fotorezistom, izložen je kroz film s uzorkom strujnog kruga, razvijen je i urezan kako bi se uklonio neželjeni bakar. Odsutnost obloge kroz rupu, laminacije unutarnjeg sloja i višestrukih operacija poravnanja čini jednostrane PCB-e najjednostavnijim i najjeftinijim tipom PCB-a za proizvodnju.

U proizvodnji velike količine (100.000 jedinica), standardna jednostrana FR4 ploča dimenzija 100 × 80 mm može se proizvesti za 0,10–0,50 USD po jedinici . Ova troškovna prednost je značajna za potrošačku elektroniku sa strogim ciljevima popisa materijala.

Ograničenja dizajna jednostranih ploča

Temeljno ograničenje jednostranog dizajna je da se tragovi ne mogu križati bez kratkospojnika ili otpornika od nula ohma—ne postoji drugi sloj koji bi se usmjerio preko postojećeg traga. Ovo ograničava složenost strujnog kruga na dizajne gdje se sve veze mogu usmjeriti u ravninskoj konfiguraciji bez križanja. Praktične gornje granice za jednostrane dizajne obično su:

• Broj komponenti ispod približno 30–50 komponenti s provrtom ili SMD
• Neto broj ispod približno 50–80 veza
• Nema visokofrekventnih putova signala koji zahtijevaju kontroliranu impedanciju ili zaštitu
• Nema zahtjeva za namjenskim napajanjem ili uzemljenjem

Gdje su jednostrane PCB ploče Excel

Jednostrane ploče ostaju u masovnoj proizvodnji u nizu dobro uspostavljenih aplikacija:

• Pokretači i kontroleri LED rasvjete: Jednostavni strujni sklopovi s niskom gustoćom komponenti i bez zahtjeva za visokom frekvencijom
• Osnovne ploče za napajanje: Transformatorski, ispravljački i filtarski krugovi koji zahtijevaju robusni bakar za tragove napajanja, ali minimalnu složenost usmjeravanja signala
• Daljinski upravljači i jednostavna potrošačka elektronika: Kalkulatori, osnovne igračke i IR daljinski upravljači gdje je strujni krug dobro uspostavljen i minimizacija troškova pokreće dizajn
• Ploče sučelja senzora: Jednostavni analogni kondicioni krugovi za senzore temperature, tlaka ili blizine u uređajima
• Automobilske ploče s relejima i osiguračima: Visokostrujni sklopni krugovi gdje su širina traga i upravljanje toplinom važniji od gustoće usmjeravanja

Dvostrani PCB: povećana gustoća i širi raspon primjene

Dvostrani PCB dodaje drugi bakreni sloj na suprotnu stranu supstrata i povezuje dva sloja kroz pločaste rupe (PTH)—bušene rupe obložene bakrom koje stvaraju električne veze između gornjeg i donjeg sloja bakra. Ovaj jedini dodatak iz temelja mijenja prostor dizajna koji je dostupan inženjeru.

Plated-Through Holes: ključna tehnologija

PTH otvori su izbušeni kroz punu debljinu ploče, a zatim galvanizirani bakrom do debljine stijenke od 25 µm minimalno prema IPC-6012 Klasi 2 (standardni komercijalni) ili 20 µm minimalno po klasi 1. Oplata stvara pouzdanu električnu i mehaničku vezu između slojeva. Promjeri svrdla u standardnoj dvostranoj izradi kreću se od 0,2 mm do 6,3 mm , s gotovim veličinama rupa 0,1–0,15 mm manjim od promjera svrdla nakon nanošenja.

Dodavanje PTH proizvodnje dodaje kemijsko taloženje bakra, galvanizaciju i dodatne korake inspekcije u proces izrade—povećavajući jediničnu cijenu za otprilike 30–60% u odnosu na jednostrane pri ekvivalentnoj veličini i volumenu ploče, ali pružajući otprilike dvostruko veći kapacitet usmjeravanja.

Mogućnosti dizajna dvostranih ploča

• Rezolucija križanja tragova: Bilo koji sukob tragova na gornjem sloju može se riješiti spuštanjem na donji sloj preko via, usmjeravanjem ispod konfliktnog traga i vraćanjem. Ovo eliminira ograničenje premosne žice kod jednostranih dizajna.
• Povećanje gustoće komponente: SMD komponente mogu se postaviti na obje strane ploče, potencijalno udvostručivši gustoću komponenti u istom otisku ploče - kritično za prostorno ograničene industrijske i potrošačke aplikacije.
• Djelomično referenciranje snage i uzemljenja: Jedan se sloj može pretežno koristiti za distribuciju napajanja i uzemljenja, dok drugi upravlja usmjeravanjem signala - poboljšanje u odnosu na jednostrano, ali bez svih prednosti namjenskih unutarnjih ravnina.
• Usmjeravanje signala umjerene frekvencije: Dvostrane ploče podržavaju kontrolirane tragove impedancije za signale do približno 100–200 MHz s pažljivim projektiranjem, iako bez reference ravnine uzemljenja, kontrola impedancije je manje precizna nego u višeslojnim dizajnima.

Tipične primjene za dvostrane tiskane ploče

• Industrijske upravljačke ploče: PLC-ovi, kontroleri motora, relejna logika i HVAC upravljačke ploče gdje je potrebna umjerena gustoća komponenti i miješano usmjeravanje signala/snage
• Medicinski instrumenti: Dijagnostička oprema, uređaji za praćenje pacijenata i pumpe za infuziju gdje je pouzdanost kritična, ali su frekvencije signala umjerene
• Elektronika karoserije automobila: Moduli nadzorne ploče, upravljačke jedinice karoserije i klasteri senzora gdje složenost sklopa premašuje jednostrane mogućnosti, ali ne opravdava višeslojne troškove
• Energetska elektronika: Inverteri, DC-DC pretvarači i UPS ploče gdje i strujni i signalni tragovi postoje zajedno, a odvajanje od vrha do dna daje prednosti rasporeda
• Potrošačka elektronika srednje klase: Audio pojačala, mrežni prekidači i kontroleri za kućnu automatizaciju

Višeslojni PCB : Visoka gustoća, visoka izvedba i integritet signala

Višeslojni PCB-ovi postižu mogućnosti koje su fundamentalno nedostupne jednostranim ili dvostranim dizajnima—ne samo kroz dodatni kapacitet usmjeravanja, već kroz kvalitativno različite električne performanse omogućene unutarnjim ravnima uzemljenja, ravnima napajanja i kontroliranim diferencijalnim parovima usmjeravanja u oklopljenom okruženju.

Kako se proizvode višeslojne ploče

Višeslojna izrada počinje pojedinačnim dvostranim jezgrama unutarnjeg sloja, od kojih se svaka obrađuje kao samostalna dvostrana ploča (slikanje, graviranje, pregled). Unutarnji slojevi se zatim poravnavaju pomoću preciznih registracijskih klinova i laminiraju zajedno s prepreg (prethodno impregnirani epoksid od staklenih vlakana) veznim slojevima u grijanoj hidrauličkoj preši na 170–200°C i 250–400 psi . Nakon laminacije, vanjski slojevi se obrađuju, bušenje i PTH presvlaka povezuju sve slojeve i ploča je gotova.

Točnost registracije od sloja do sloja u visokokvalitetnoj višeslojnoj izradi je tipična ±75–100 µm , osiguravajući da se mjesta bušenja poravnaju s bakrenim jastučićima na svim unutarnjim slojevima. Napredna izrada s laserski izbušenim mikroprozorima postiže registraciju unutar ±25 µm za HDI (High Density Interconnect) ploče.

Napajanje i uzemljenje: glavna višeslojna prednost

Posvećenje unutarnjih slojeva čvrstom bakrenom napajanju i uzemljenim ravninama pruža tri ključne prednosti koje se ne mogu replicirati u dvoslojnim dizajnima:

• Usmjeravanje kontrolirane impedancije: Tragovi signala na vanjskim slojevima s ravninom uzemljenja neposredno uz (obično Razmak 0,1–0,2 mm ) tvore dobro definirani prijenosni vod s izračunljivom karakterističnom impedancijom. Mikrotrakasta traka od 50Ω na standardnoj 4-slojnoj ploči zahtijeva širinu traga od približno 0,2–0,3 mm ovisno o debljini dielektrika—ostvarivo i izračunavo s preciznošću nedostupnom u dvoslojnim izvedbama.
• Izvedba distribucijske mreže (PDN): Čvrsta bakrena ravan napajanja pruža isporuku struje niske impedancije svim komponentama na ploči istovremeno, smanjujući šum napajanja (Vdd valovitost) i induktivitet putova isporuke energije. Ovo je kritično za brze digitalne IC-ove koji povlače velike prijelazne struje tijekom prekida.
• EMI zaštita: Unutarnje uzemljene ravnine djeluju kao elektromagnetski štitovi između slojeva signala, smanjujući preslušavanje između susjednih slojeva usmjeravanja i ograničavajući zračene emisije. 4-slojna ploča obično postiže 10-15 dB niži zračeni EMI od ekvivalentnog 2-slojnog dizajna na visokim frekvencijama—često razlika između prolaznog i nepovoljnog FCC ili CE certifikata.

Strategija skupljanja slojeva za uobičajene konfiguracije

Raspored slojeva signala, napajanja i uzemljenja unutar višeslojnog skupa određuje električnu izvedbu ploče. Loš dizajn slaganja negira prednosti dodatnih slojeva; dobar stack-up dizajn maksimizira integritet signala i performanse PDN-a unutar minimalnog broja slojeva.

Slijepi i ukopani otvori u naprednim višeslojnim dizajnima

Standardni otvori s rupama u višeslojnim pločama troše prostor za pad i anti-pad na svakom sloju kroz koji prolaze, čak i na slojevima koje ne povezuju. U dizajnu visoke gustoće s BGA komponentama finog koraka ( Korak 0,4–0,5 mm ), prolazni otvori zauzimaju previše prostora za usmjeravanje. Slijepi otvori (samo spajanje vanjskih s unutarnjim slojevima) i ukopani otvori (spajanje unutarnjih slojeva bez dosezanja vanjske površine) dopuštaju raspršeno usmjeravanje ispod BGA koje se ne može postići pomoću otvora. Ove tehnologije dodaju 30–80% na trošak izrade ali su bitni za moderne procesore visoke gustoće i usmjeravanje memorije.

Prijave koje zahtijevaju višeslojne tiskane ploče

• Pametni telefoni i tableti: Ploče od 6 do 10 slojeva s HDI konstrukcijom, finim BGA-ovima i kontroliranim diferencijalnim parovima impedancije za USB 3.x, MIPI i PCIe sučelja
• Serverska i mrežna oprema: 8–16 slojne ploče usmjeravaju multi-gigabitne SerDes trake, DDR5 memorijska sučelja i PCIe Gen4/Gen5 veze
• Automobilski ADAS i ECU: Ploče od 6–12 slojeva u sigurnosnim kritičnim sustavima koji zahtijevaju EMC usklađenost i usmjeravanje sučelja senzora velike brzine
• 5G bazna stanica i RF elektronika: Mješovite laminatne višeslojne ploče s RF slojevima niskih gubitaka i standardnim FR4 digitalnim slojevima u istoj gomili
• Zrakoplovna i obrambena elektronika: Visokopouzdane višeslojne ploče prema standardima IPC Class 3 s laminatima s proširenim temperaturnim rasponom

Izravna usporedba: jednostrani vs dvostrani vs višeslojni PCB

Kako odabrati pravu vrstu PCB-a za svoj dizajn

Okvir za odlučivanje o odabiru tipa PCB-a trebao bi funkcionirati kroz niz ograničenja dizajna prema redoslijedu prioriteta. Optimizacija troškova važeća je samo nakon što se potvrdi da su ispunjeni funkcionalni zahtjevi—odabirom jednostrane ploče radi uštede troškova, a zatim otkrivanjem da je usmjeravanje nemoguće gubi više vremena i novca od početne uštede.

1. Procijenite zahtjeve frekvencije signala: Ako bilo koji signal na ploči radi iznad 100 MHz , ili ako bilo koje sučelje zahtijeva kontroliranu impedanciju (USB 2.0/3.x, HDMI, PCIe, DDR memorija, RF tragovi), potrebna je višeslojna ploča s referencom uzemljenja. Ovaj jedinstveni kriterij isključuje jednostrane i dvostrane ploče za većinu modernih digitalnih dizajna.
2. Procijenite broj komponenti i pakiranje: Ako dizajn uključuje bilo koju BGA, QFN ili finu CSP komponentu s korakom manjim od 0,8 mm, fan-out usmjeravanje gotovo uvijek zahtijeva najmanje 4-slojnu ploču. BGA komponente s korakom ispod 0,5 mm obično zahtijevaju HDI sa slijepim/ukopanim otvorima bez obzira na broj slojeva.
3. Provjerite EMC zahtjeve: Dizajni koji zahtijevaju FCC dio 15 Klasa B, CE ili automobilski EMC certifikat u prisutnosti bilo kojeg takta ili frekvencije prebacivanja iznad 30 MHz će gotovo uvijek pouzdanije proći certifikaciju s višeslojnom pločom koja ima odgovarajuće ravnine uzemljenja nego s dvoslojnim dizajnom, bez obzira na korišteni pristup filtriranju.
4. Procijenite složenost usmjeravanja: Ako preliminarni pokušaj postavljanja komponente i usmjeravanja na 2-slojnoj ploči rezultira s više od 5–10% neusmjerenih veza ili zahtijeva pretjerane kompromise duljine traga za kritične signale, prelazak na 4-slojnu ploču je ekonomičniji od daljnjeg ponavljanja na 2-slojnom rasporedu.
5. Potvrdite ciljane količine i troškove: Tek nakon potvrde da su funkcionalni zahtjevi ispunjeni, trebalo bi donijeti odluke o brojanju pogonskog sloja. Za robne proizvode velike količine gdje su funkcionalni zahtjevi istinski zadovoljeni jednostranim ili dvostranim pločama, troškovna prednost je značajna i vrijedi je optimizirati.

Kada je nadogradnja broja slojeva ekonomičnija nego što se čini

Uobičajena zabluda je da odabir nižeg broja slojeva uvijek smanjuje ukupne troškove projekta. U praksi, dodatno vrijeme inženjeringa potrošeno na usmjeravanje gustog dizajna na premalo slojeva, povećanje površine ploče potrebno za rješavanje sukoba usmjeravanja i troškovi ponovnog testiranja EMC-a zbog neuspjelog izvođenja certifikacije često premašuju razliku u troškovima izrade između 2-slojne i 4-slojne ploče. Ploča od 4 sloja košta otprilike 2–2,5x više od ploče od 2 sloja u količinama prototipa —često razlika od 30 do 80 dolara po ploči — ali izbjegavanje jednog ciklusa ispitivanja elektromagnetske kompatibilnosti štedi 5 000 do 20 000 dolara u laboratorijskim naknadama i inženjerskom vremenu.

Pravila dizajna PCB-a i minimalne veličine značajki po vrsti ploče

Razumijevanje minimalnih veličina značajki koje se mogu postići na svakoj vrsti PCB-a pomaže dizajnerima da izbjegnu specificiranje dimenzija koje premašuju mogućnosti njihovog odabranog proizvođača—čest uzrok kašnjenja prototipa i neočekivanih povećanja troškova.

Uvijek provjerite određena pravila dizajna sa svojim odabranim proizvođačem prije finaliziranja izgleda. Mogućnosti proizvođača variraju, a projektiranje prema gore navedenim apsolutnim minimalnim vrijednostima bez potvrde povećava rizik od problema s prinosom i povezanih troškova. Praktičan pristup je ciljati 130-150% minimalnih vrijednosti koje je naveo proizvođač za nekritične tragove i prostore, zadržavajući značajke minimalnog pravila samo za područja gdje su istinski potrebne.
